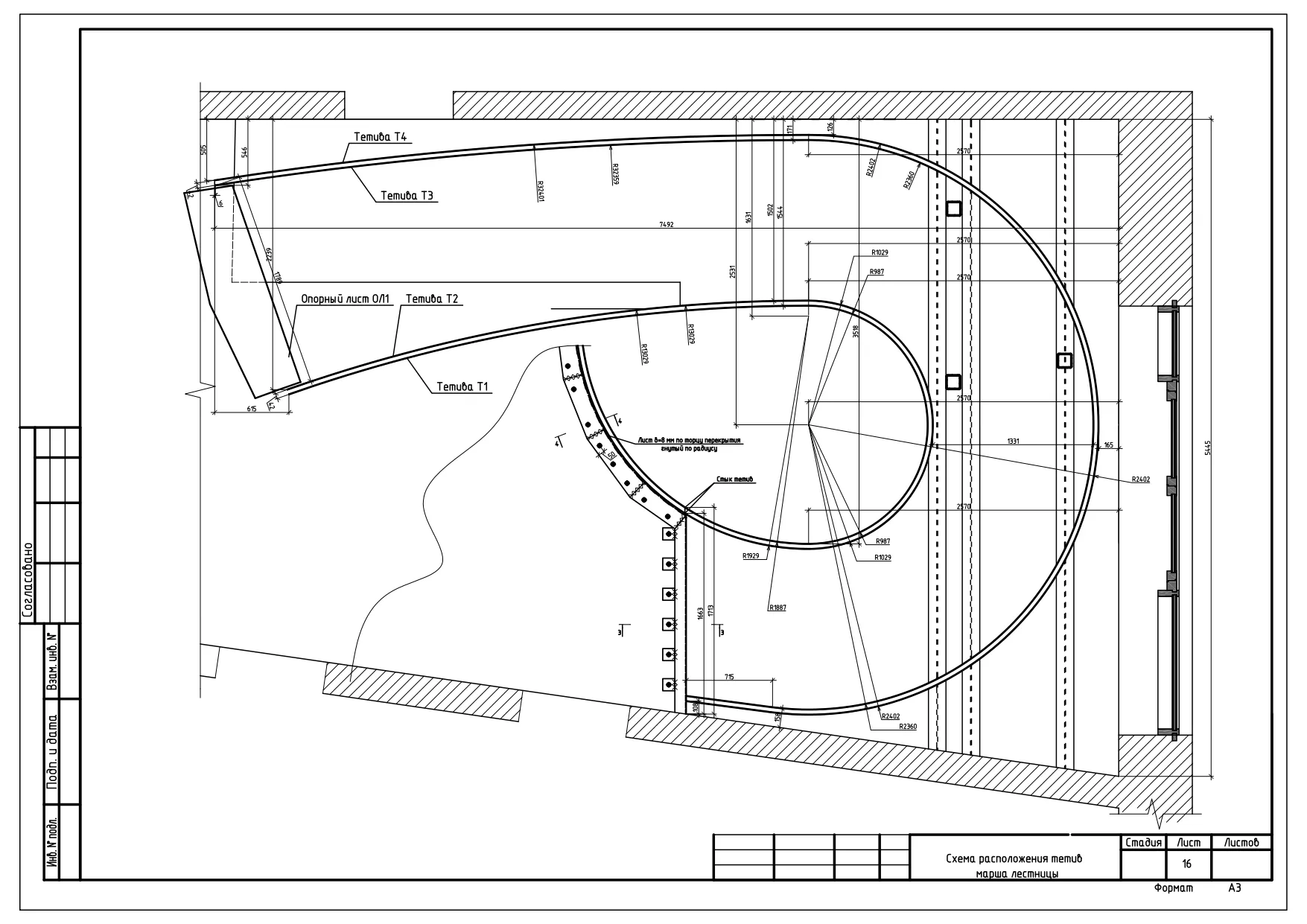

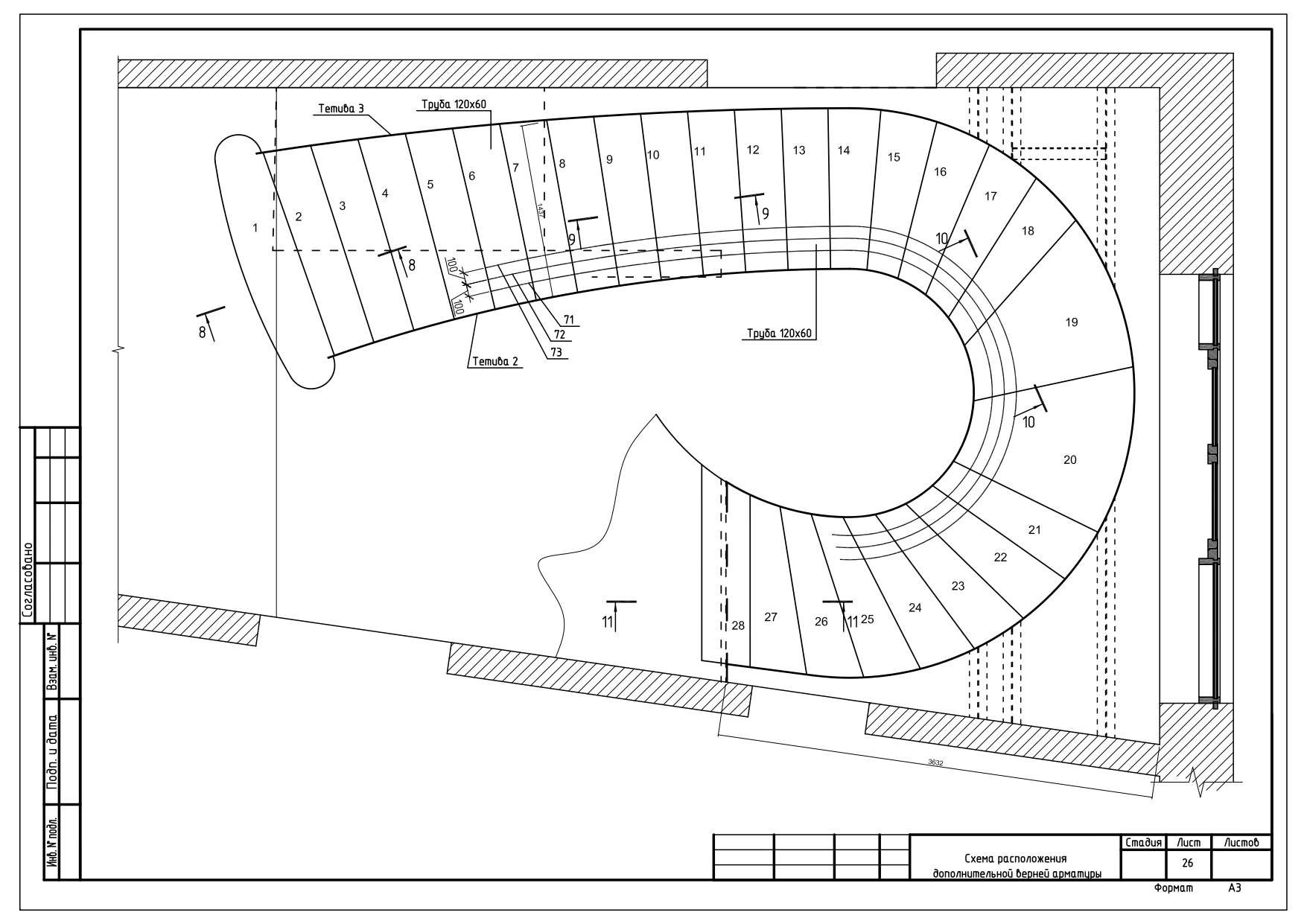

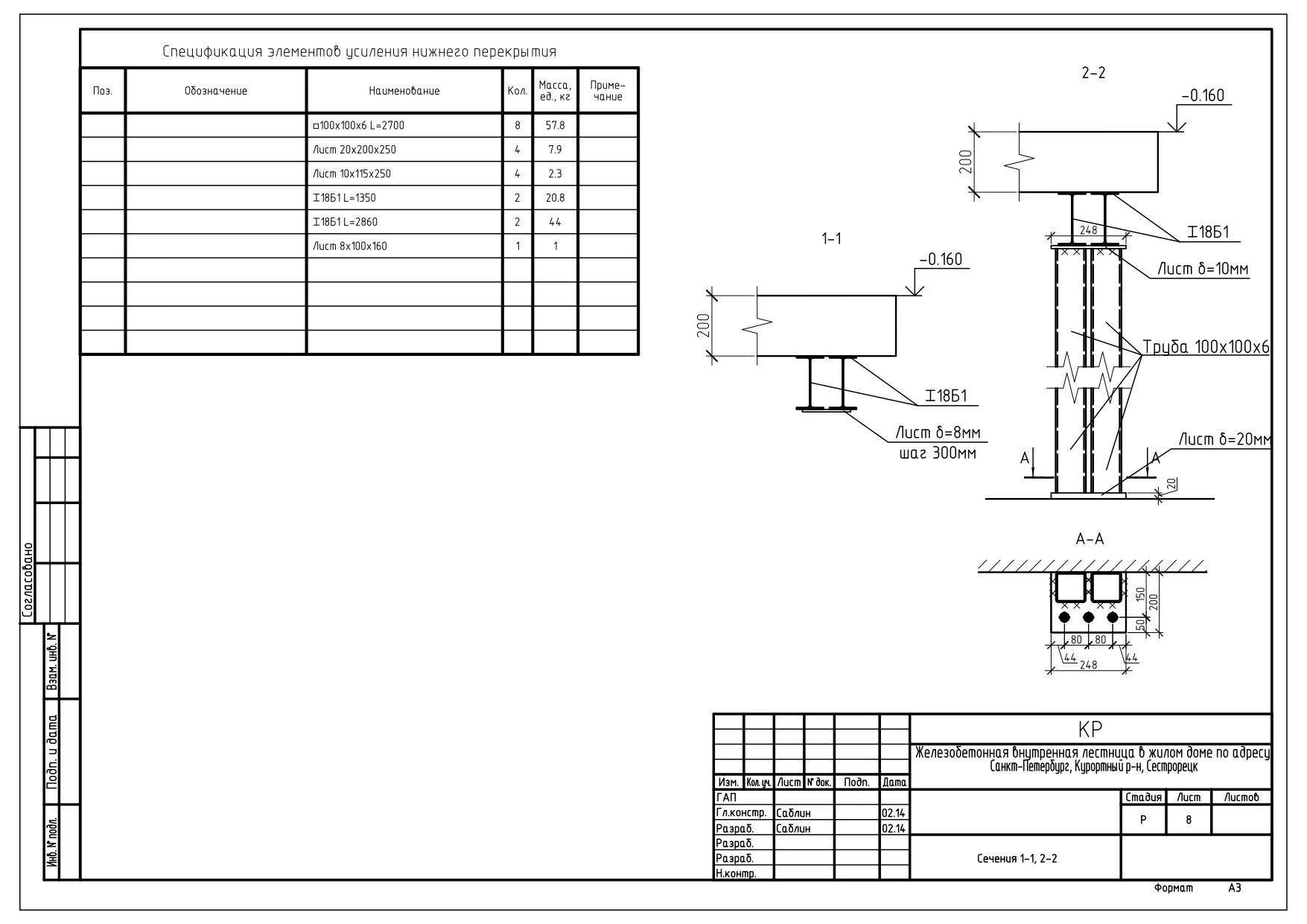

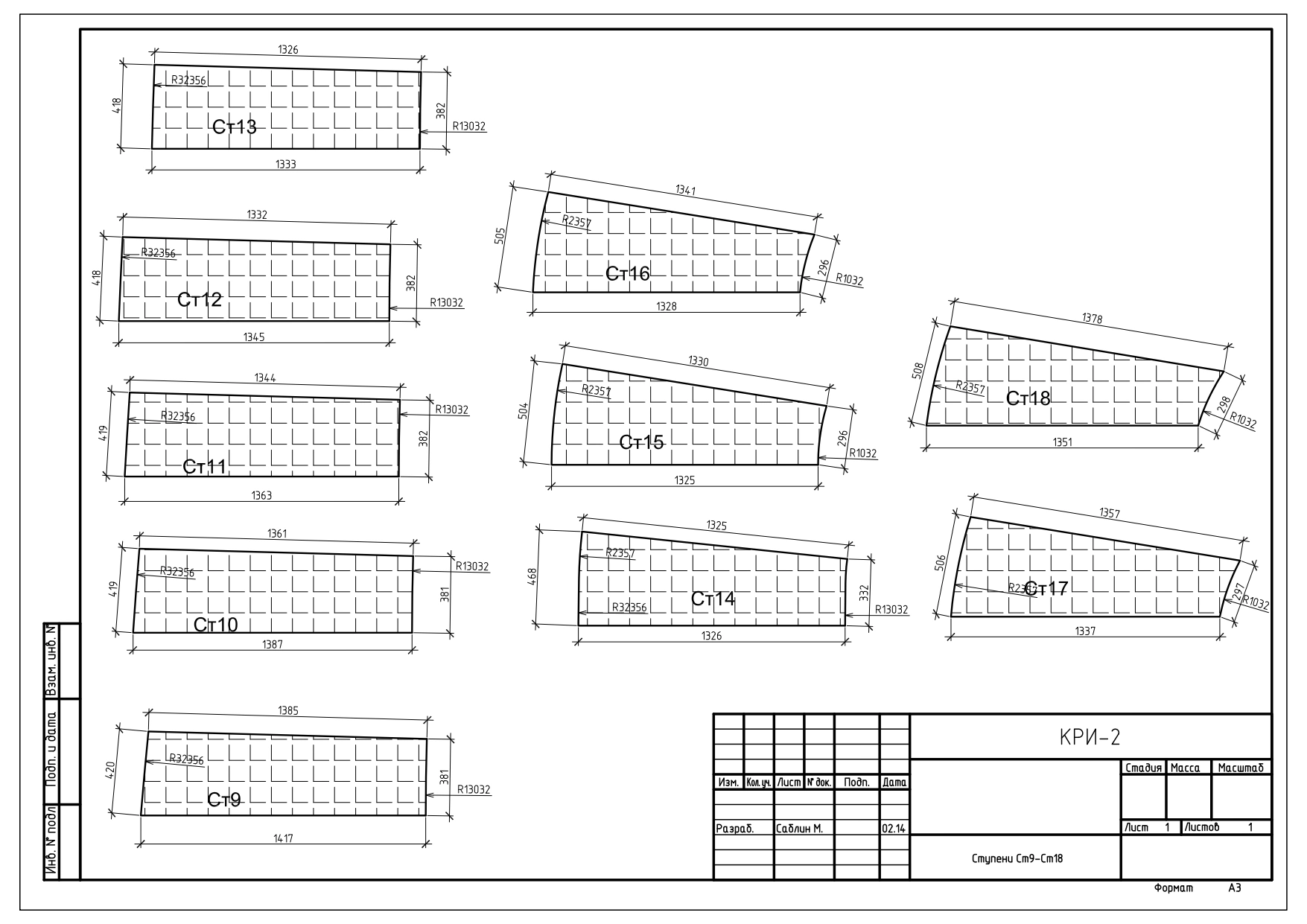

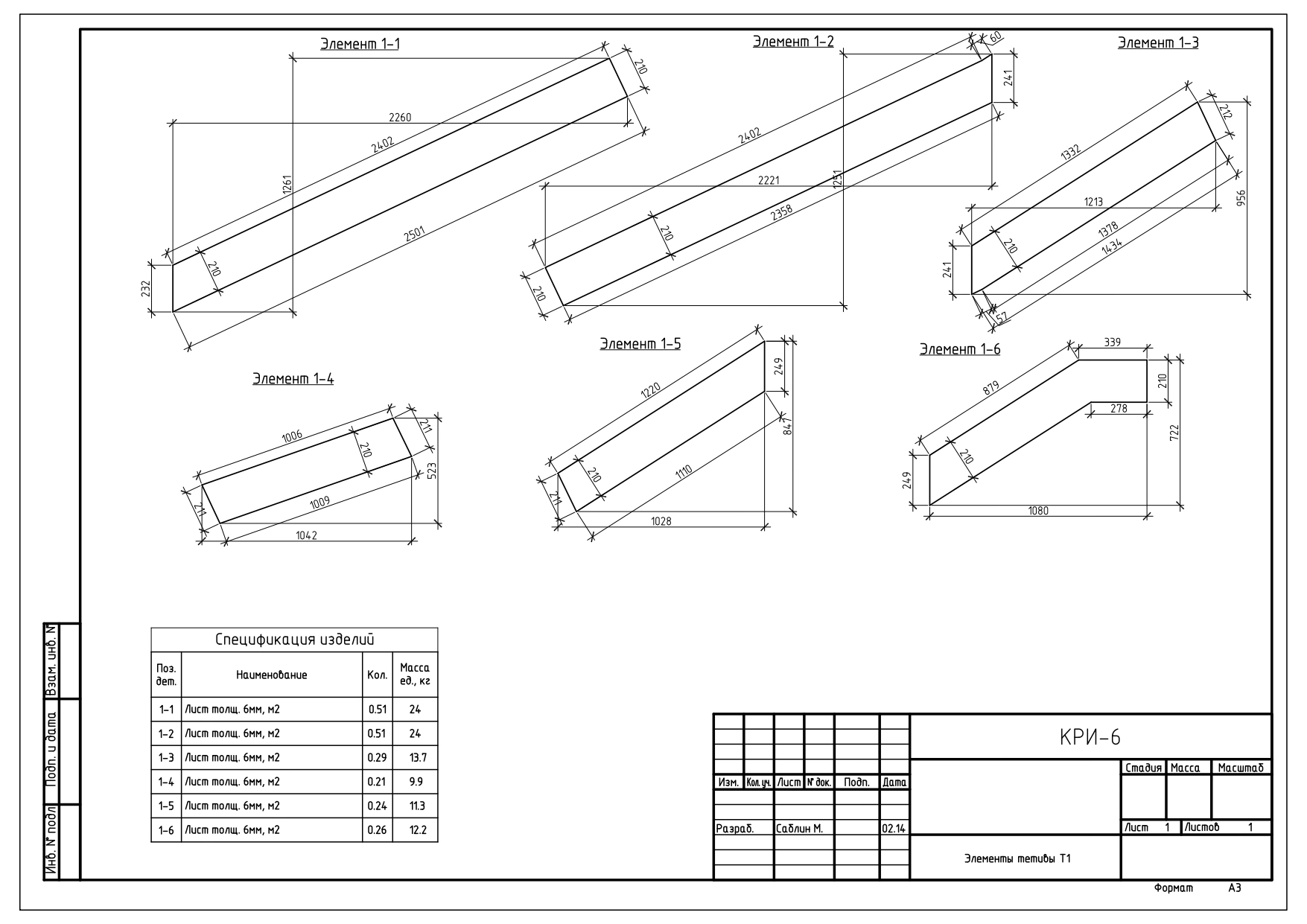

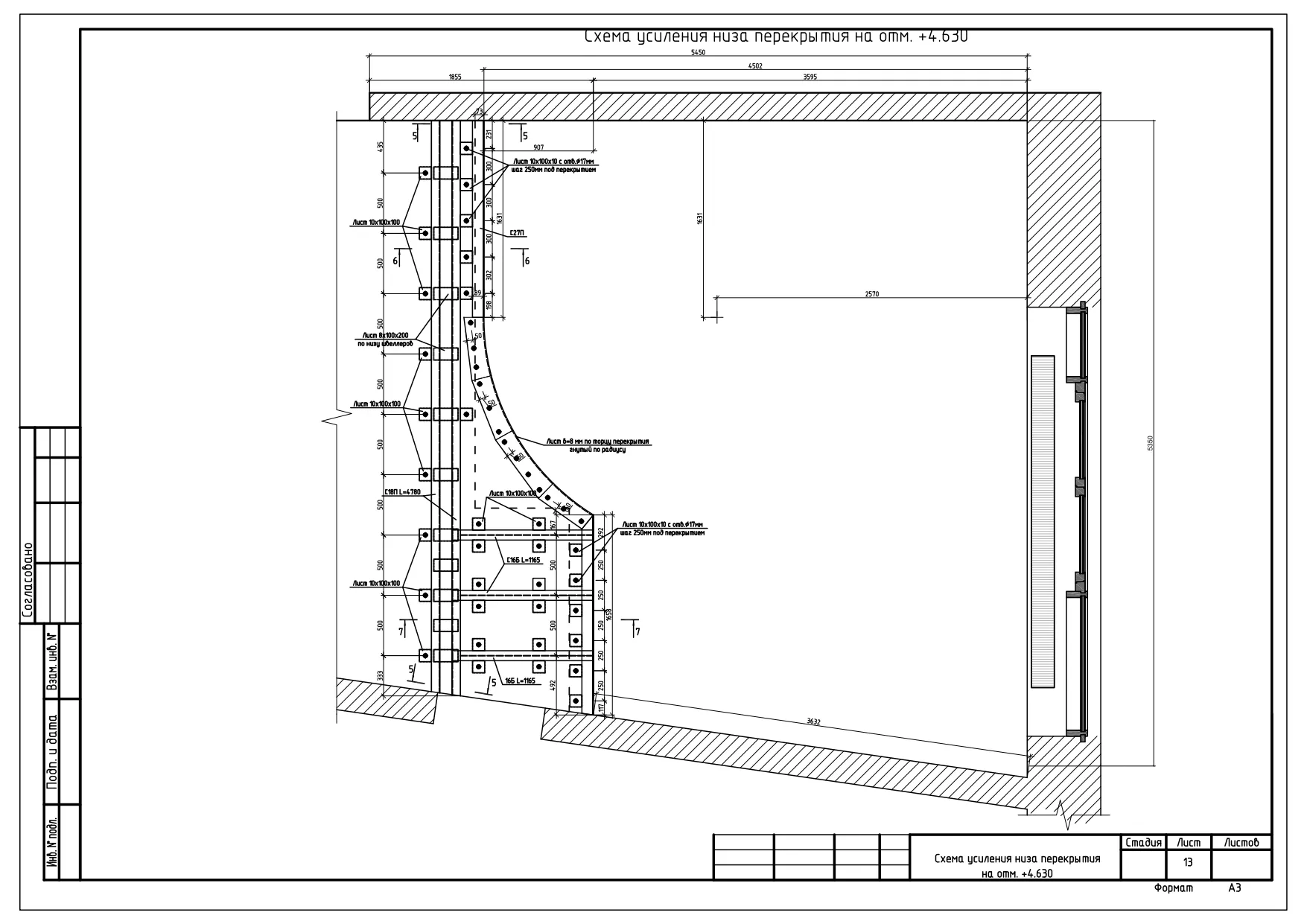

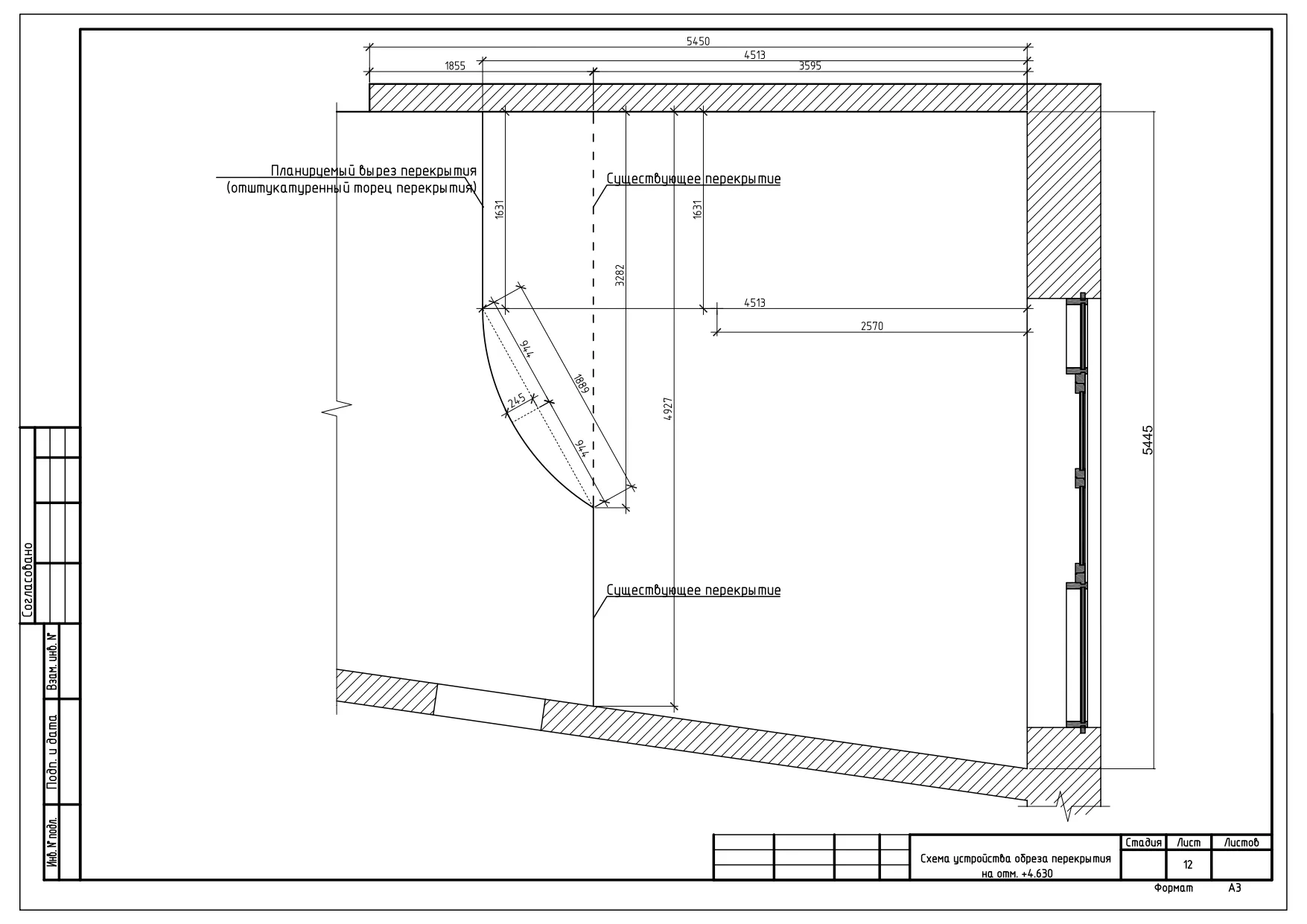

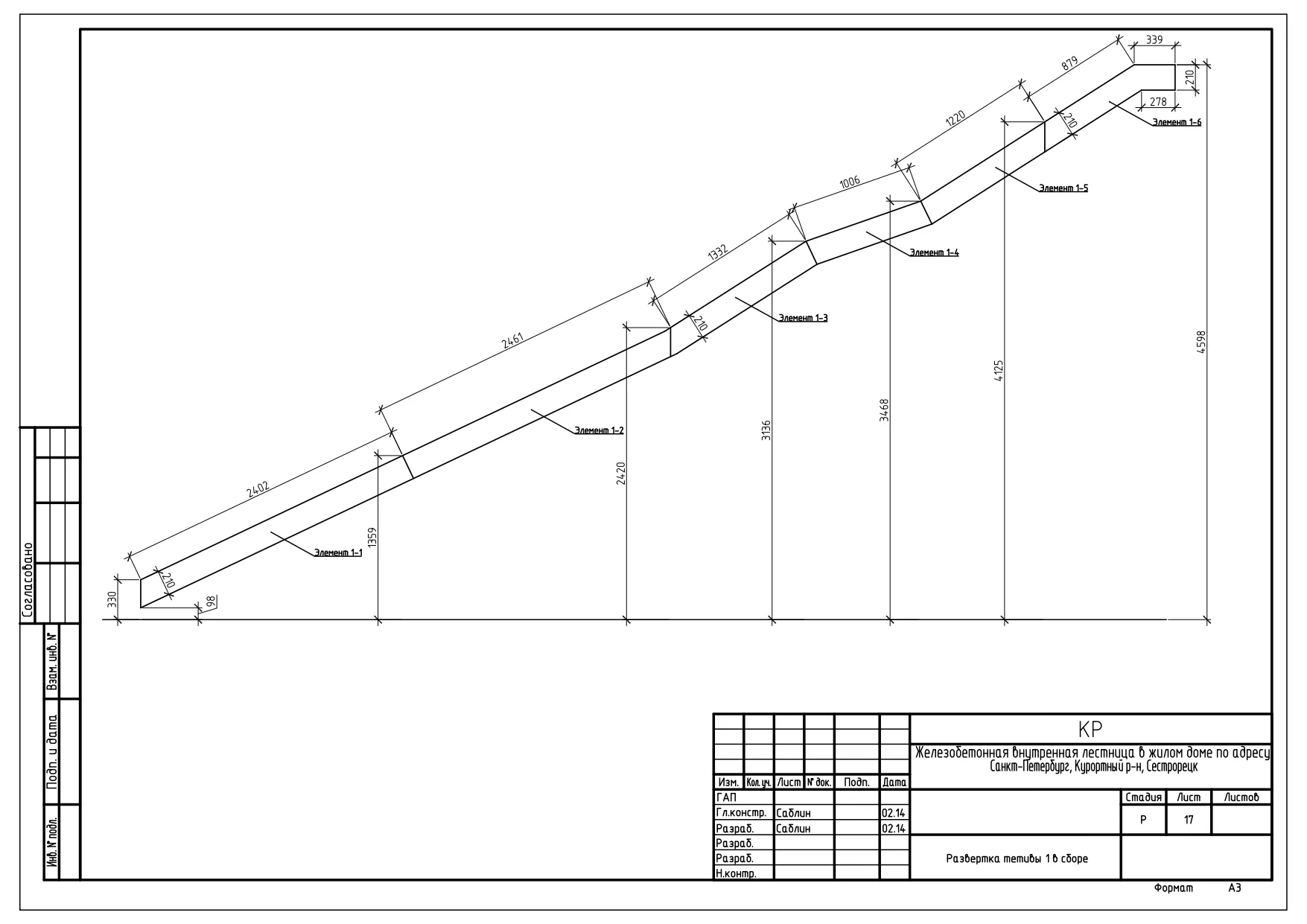

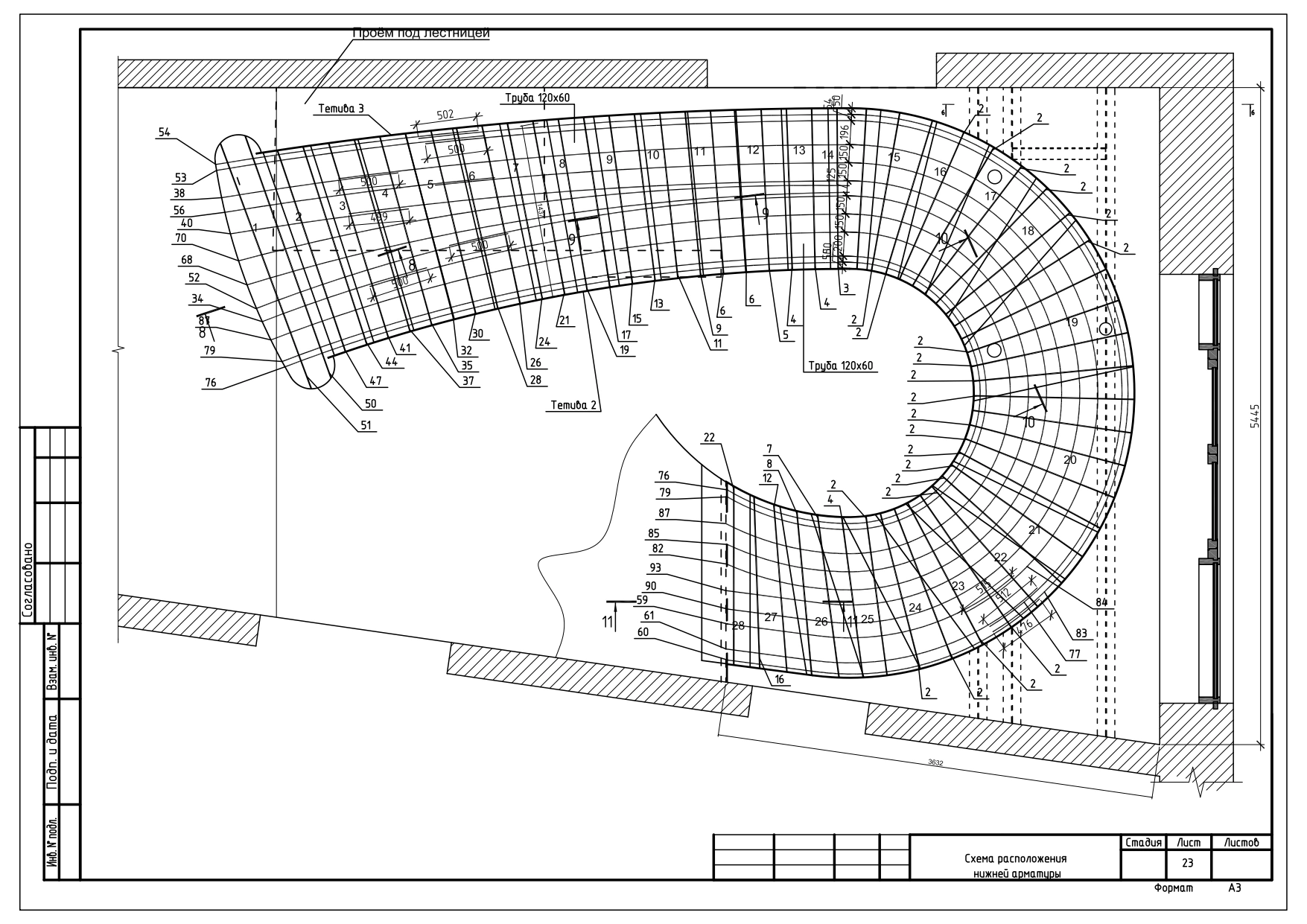

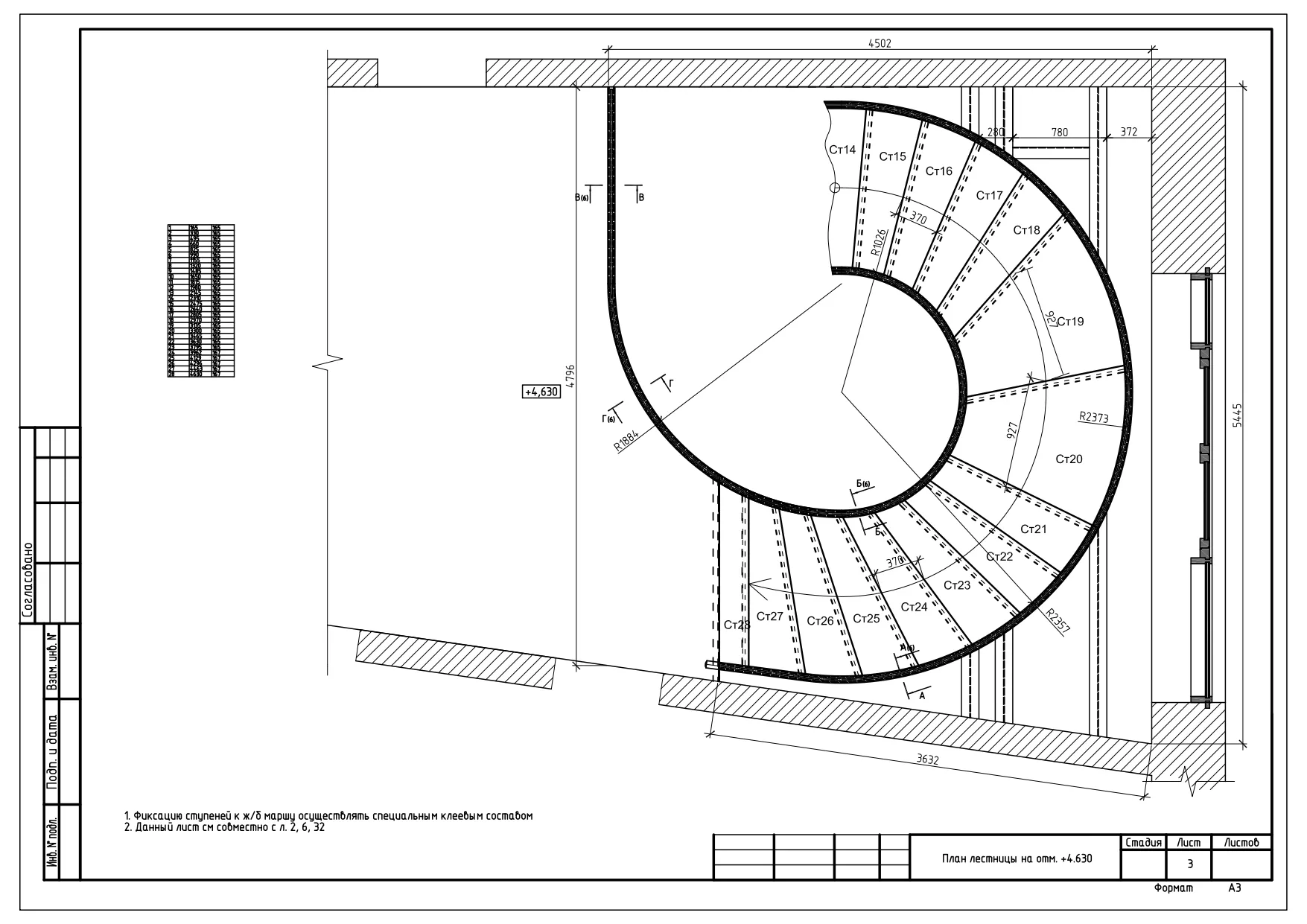

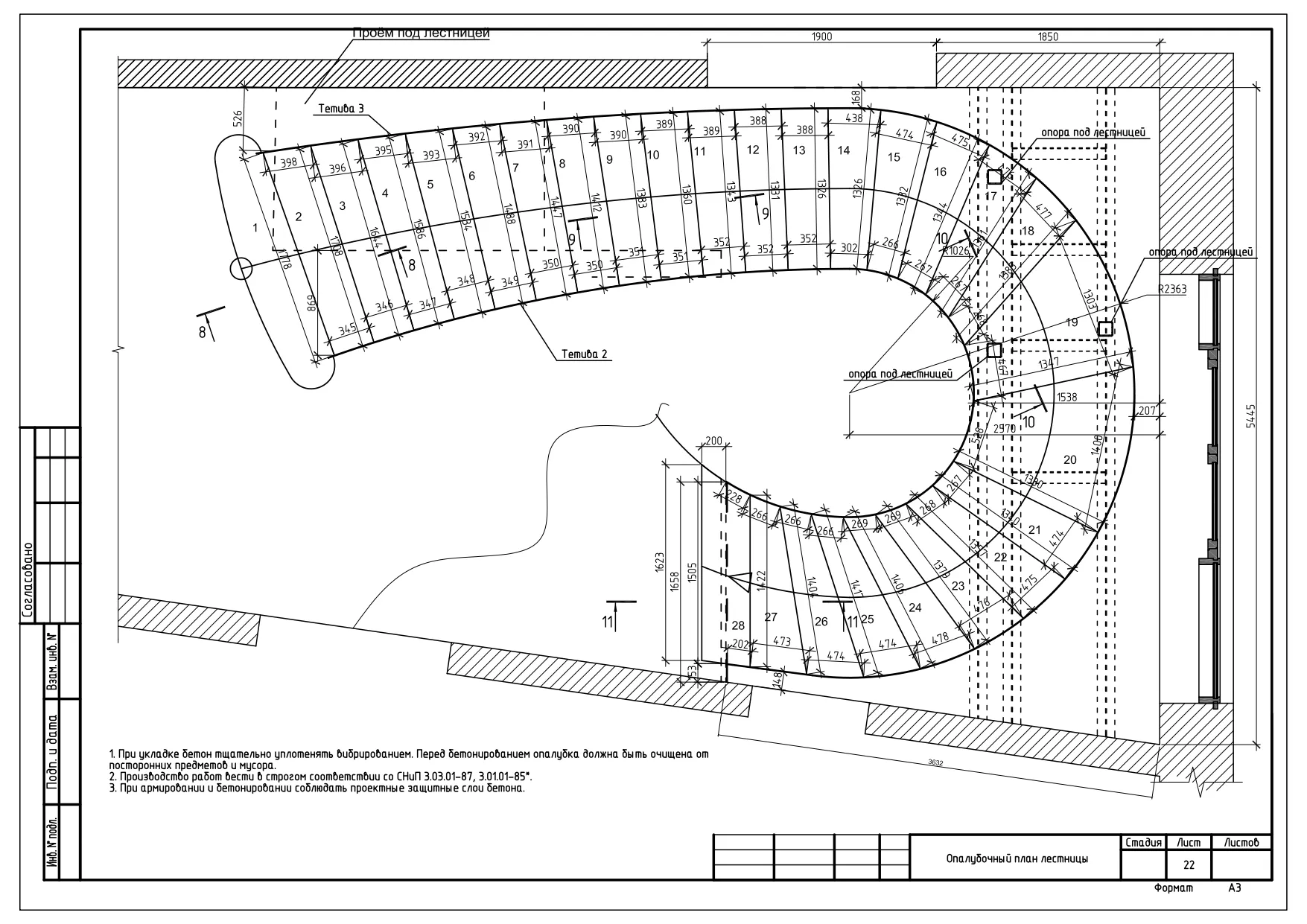

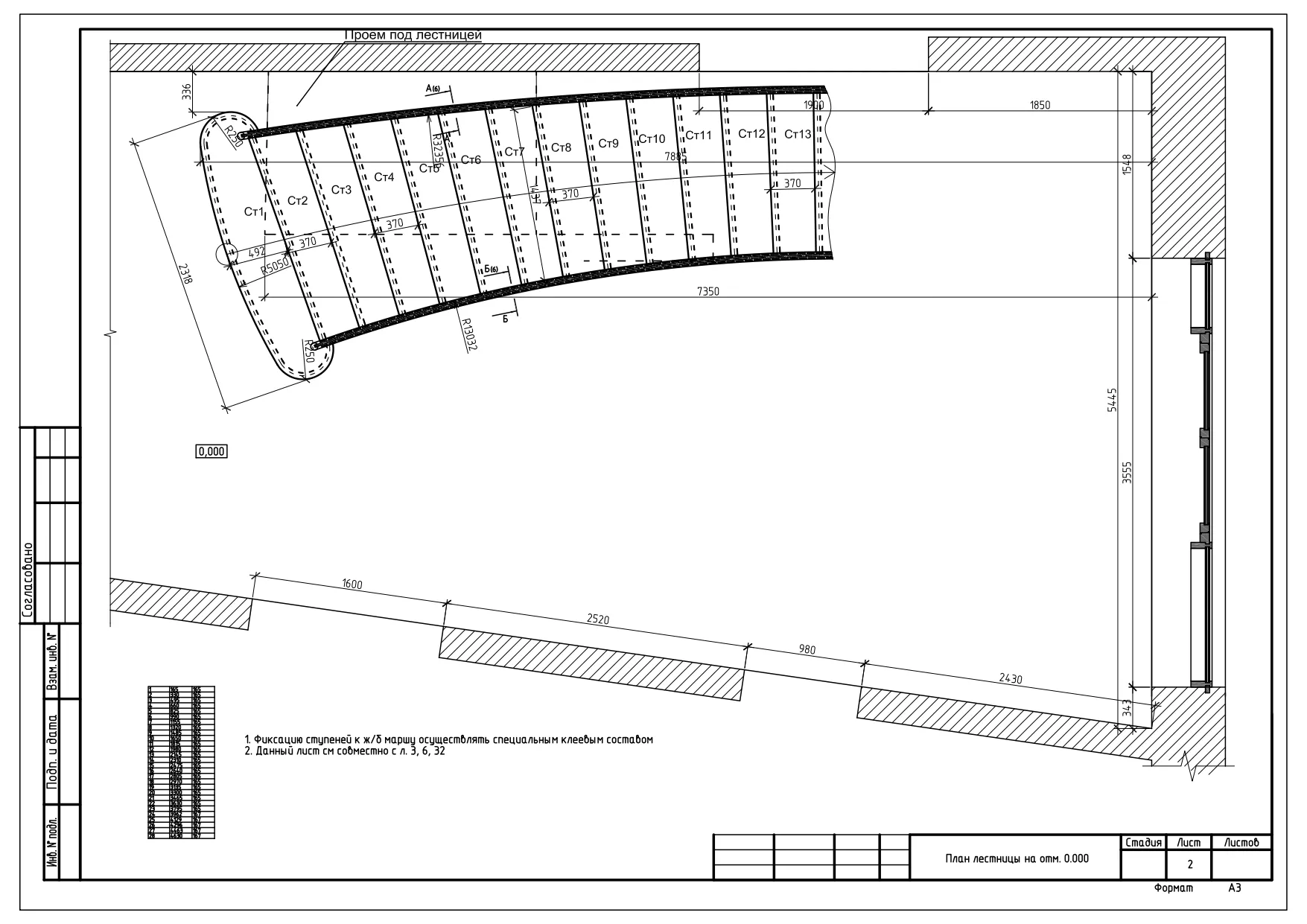

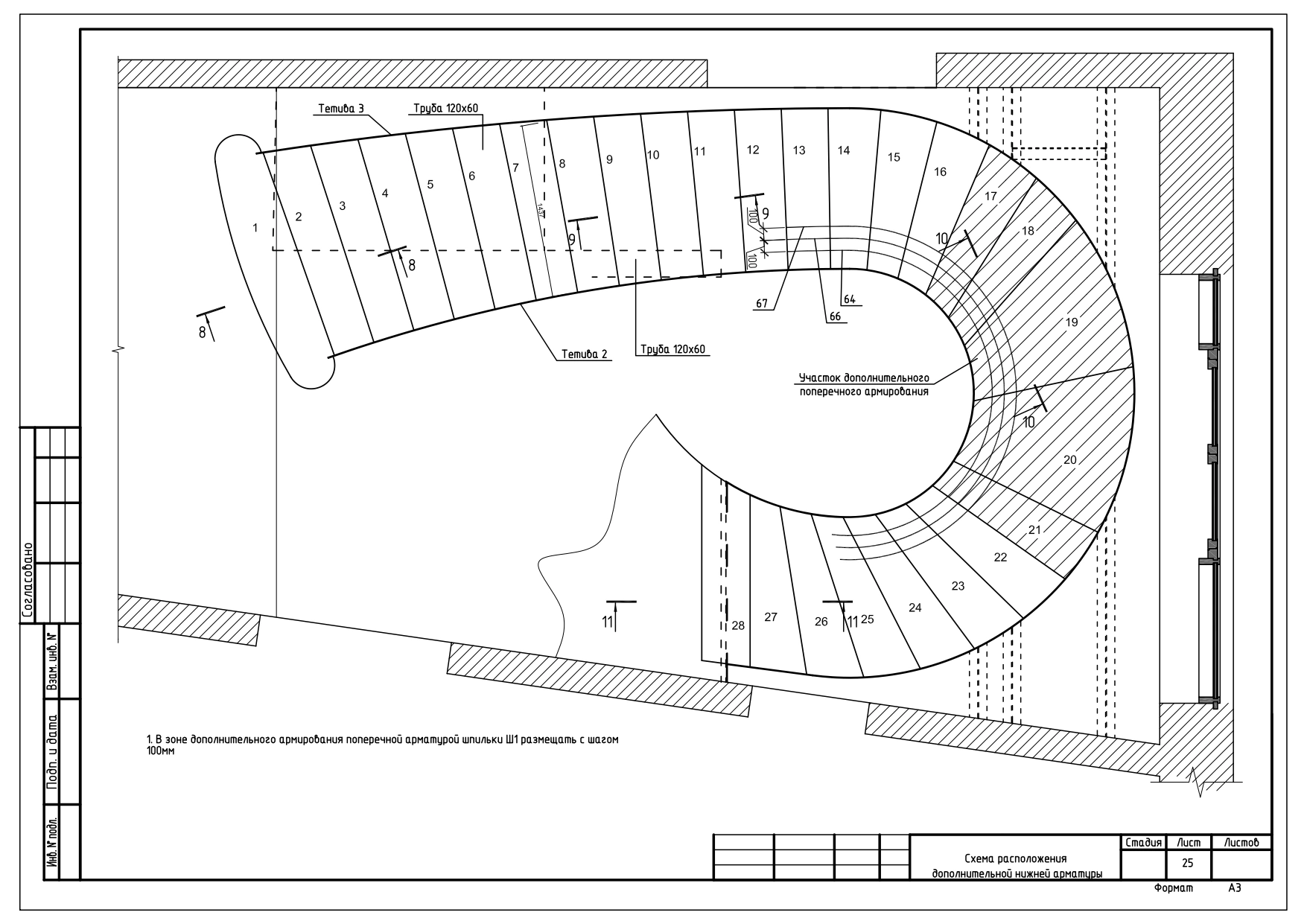

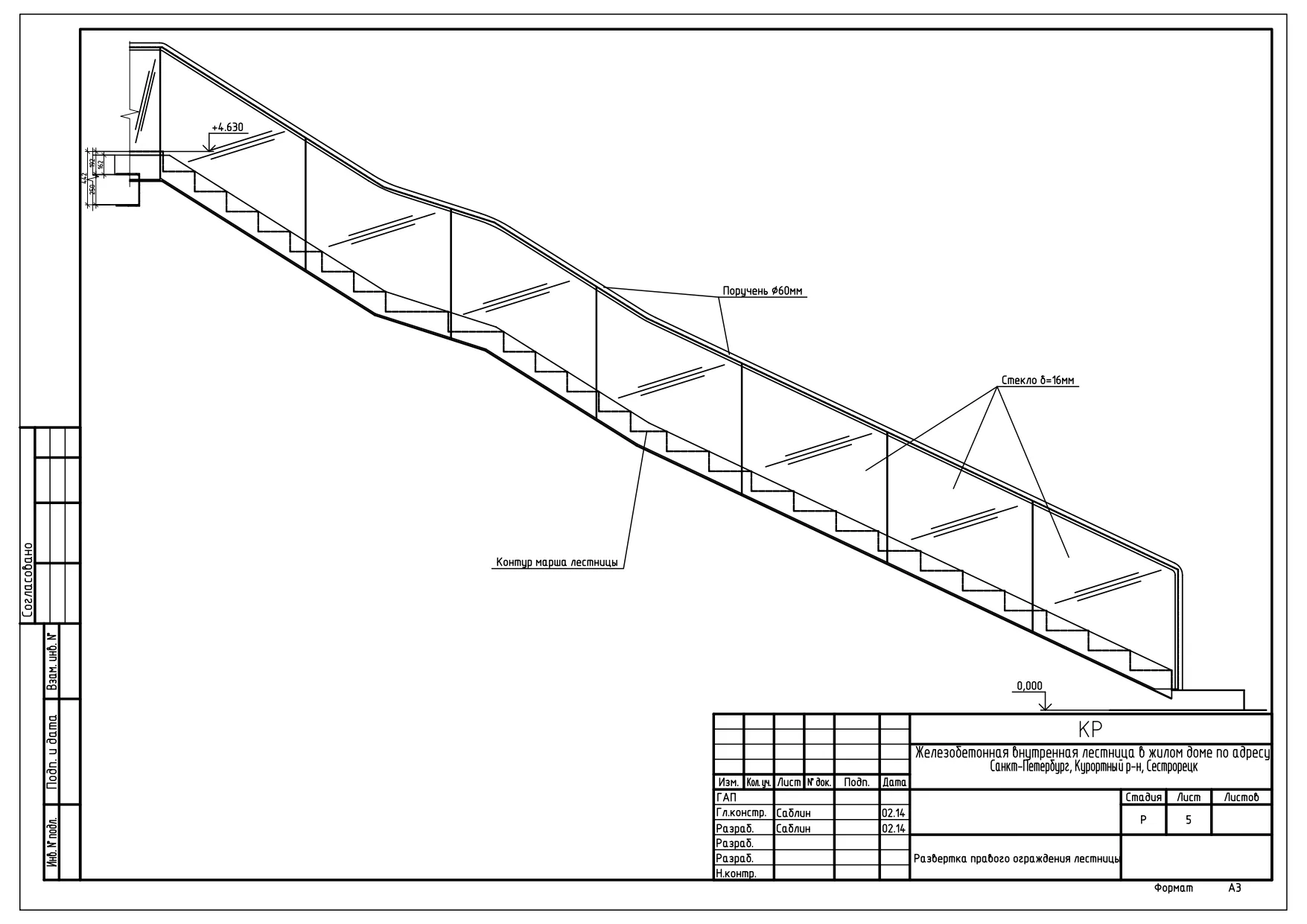

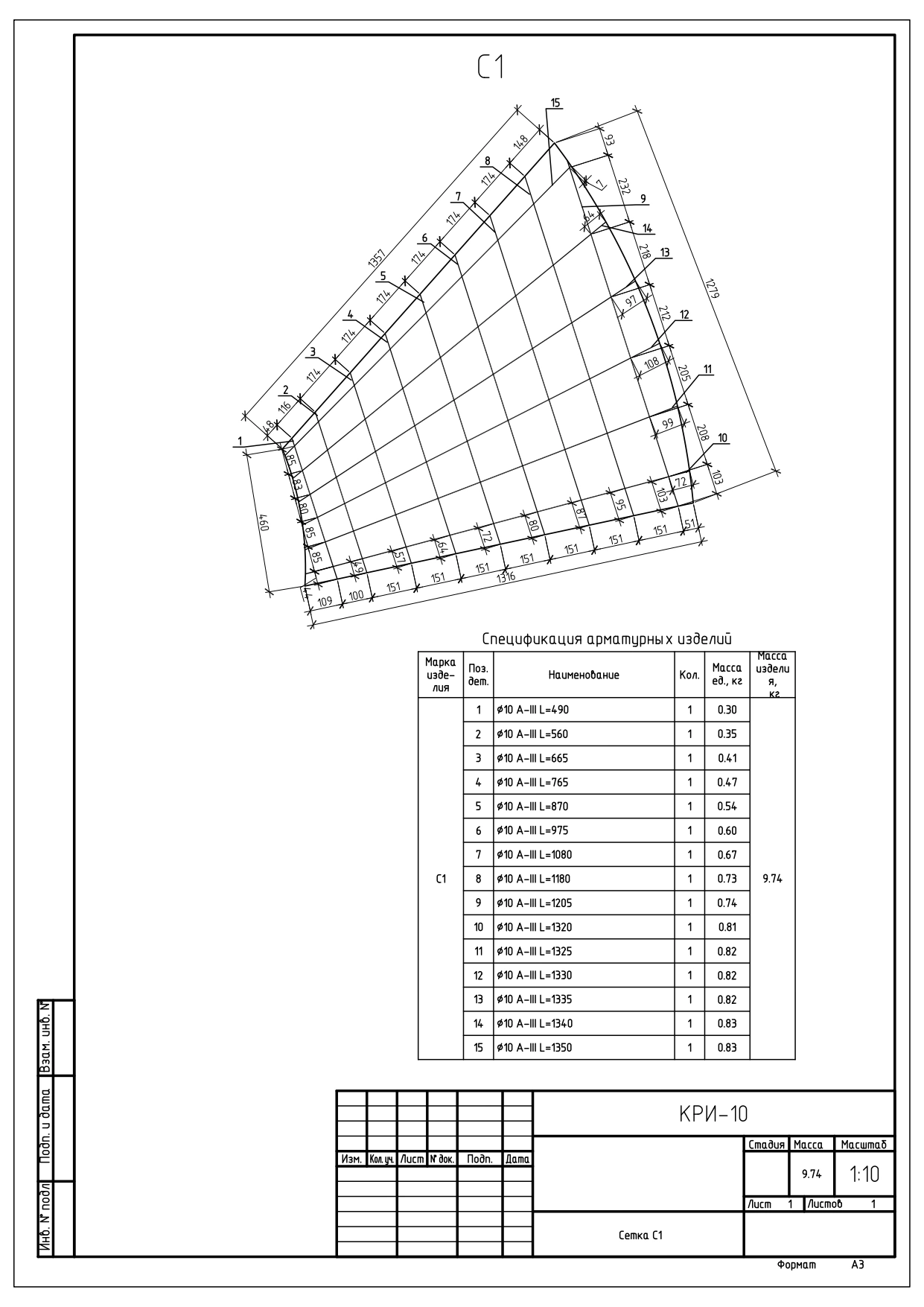

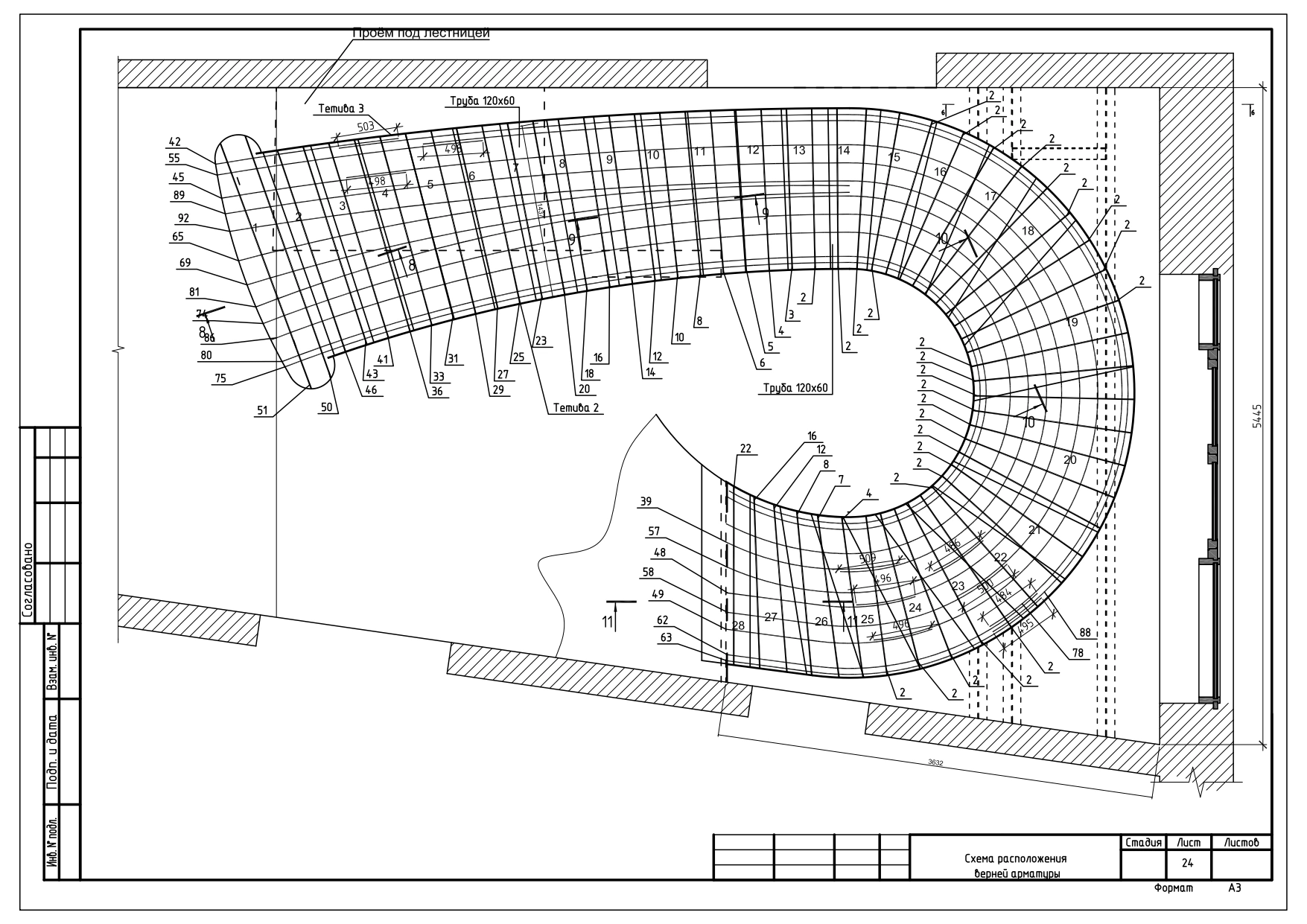

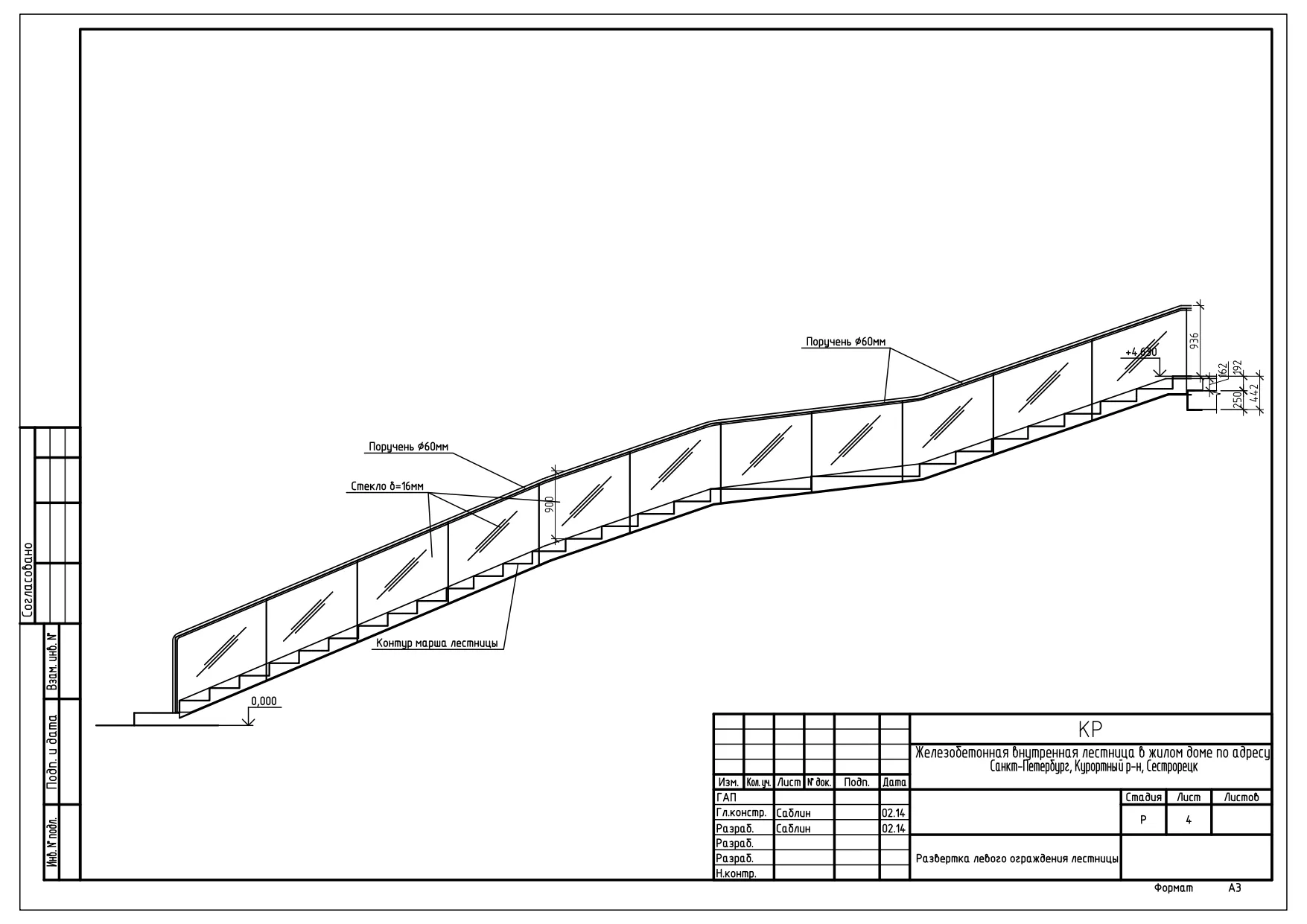

Винтовая лестница из бетона, чертежи.

Проект с размерами винтовой лестницы из бетона прислан нам для расчета стоимости облицовки ее керамогранитом (плиткой, мрамором) или деревом.

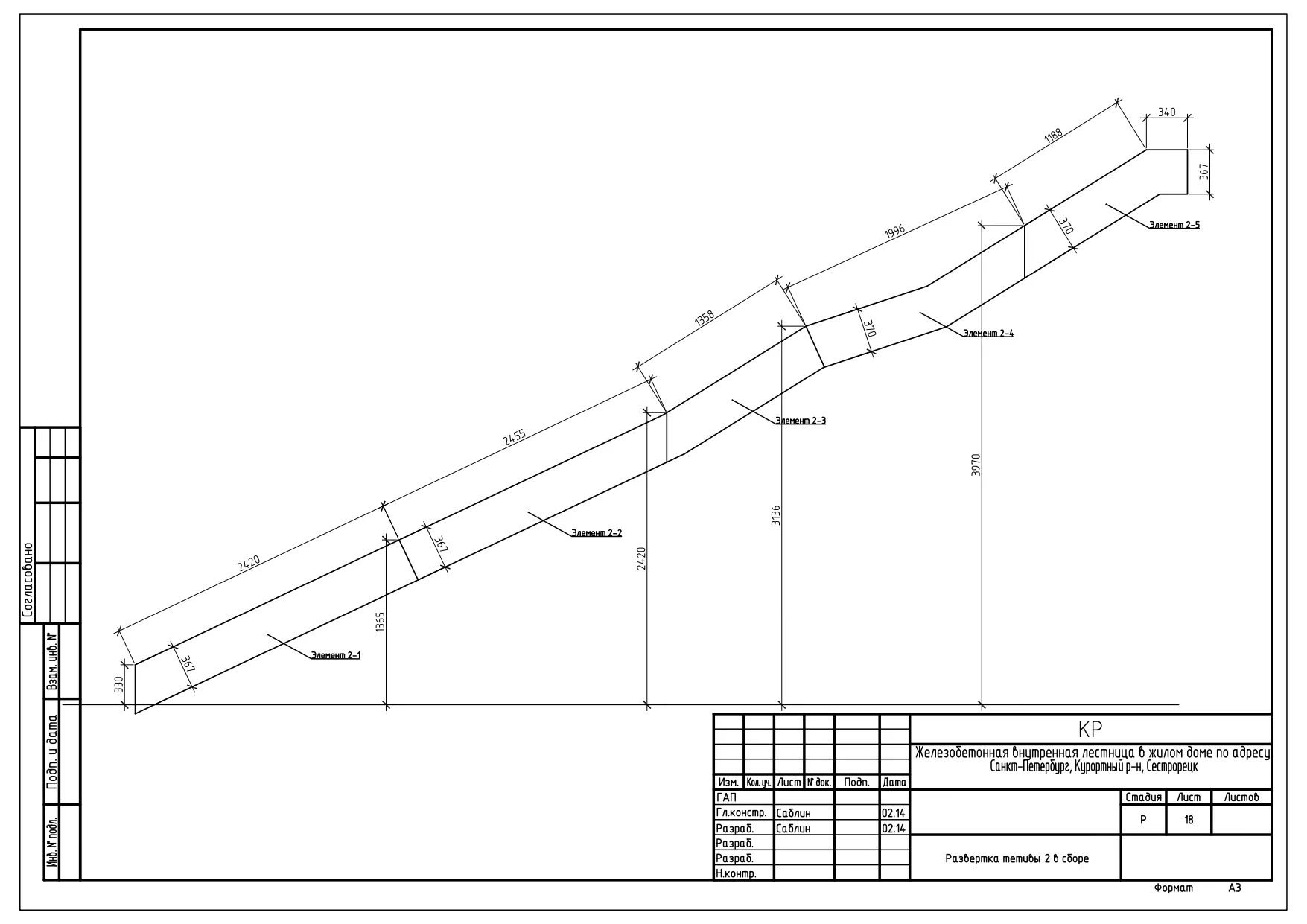

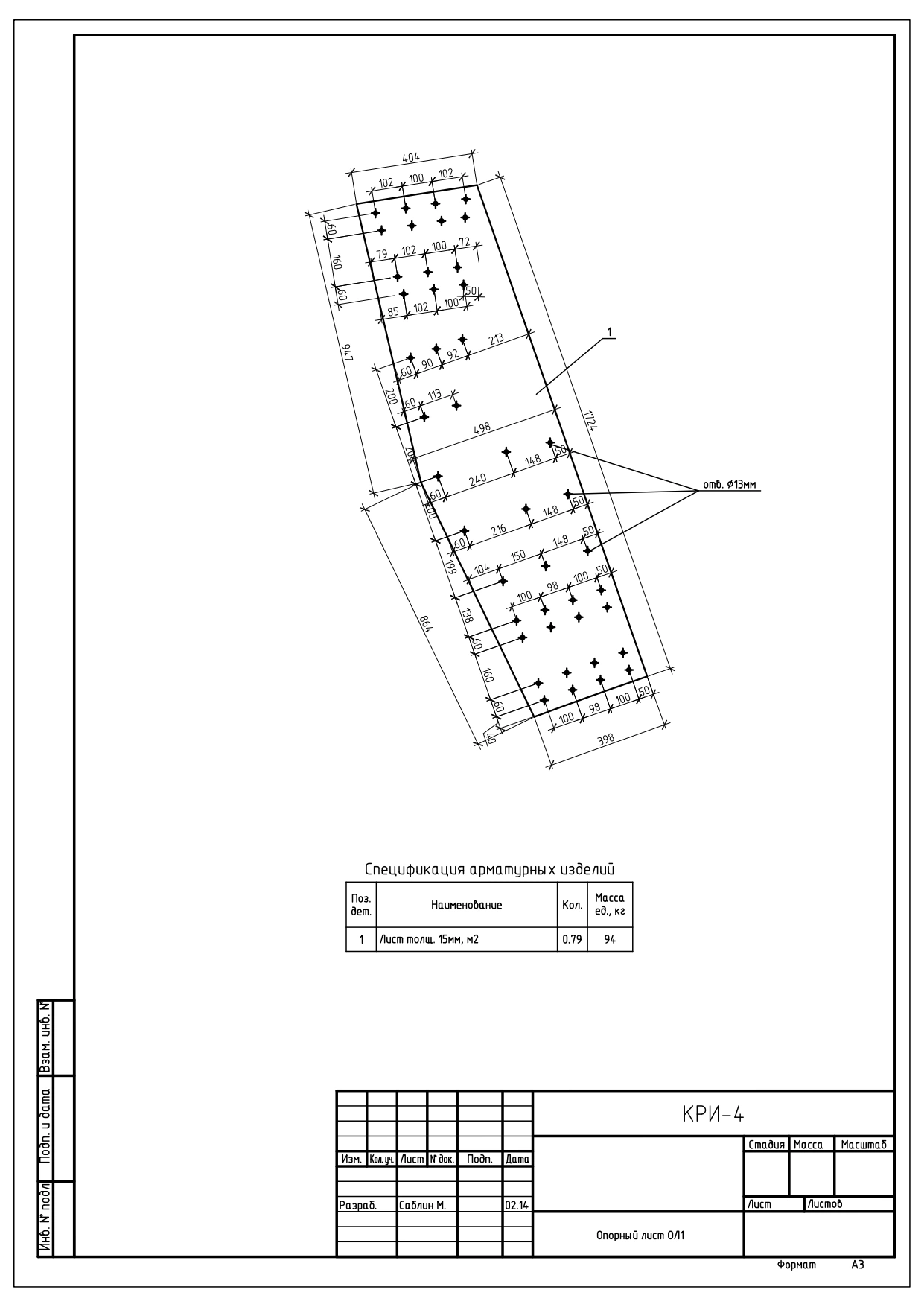

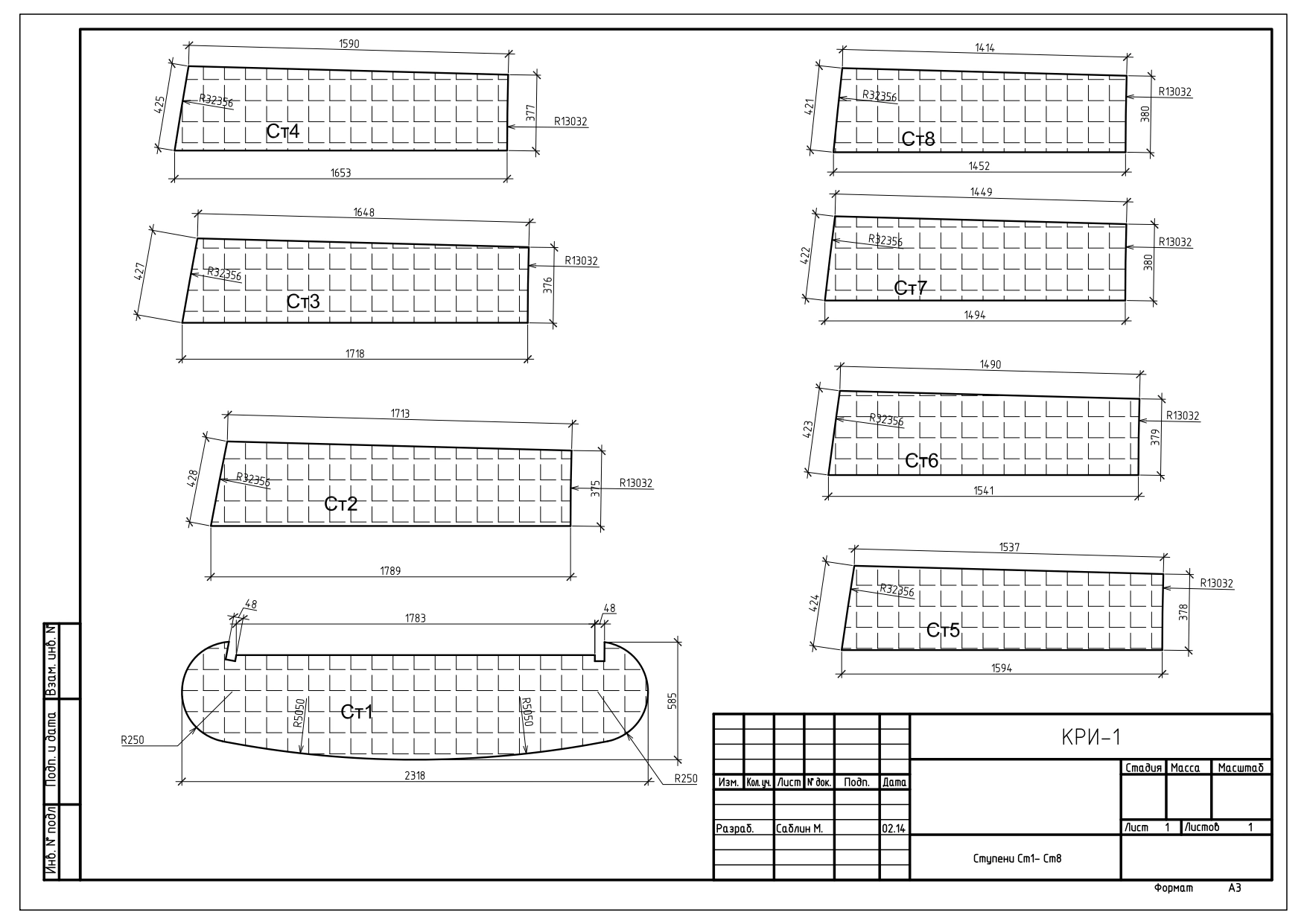

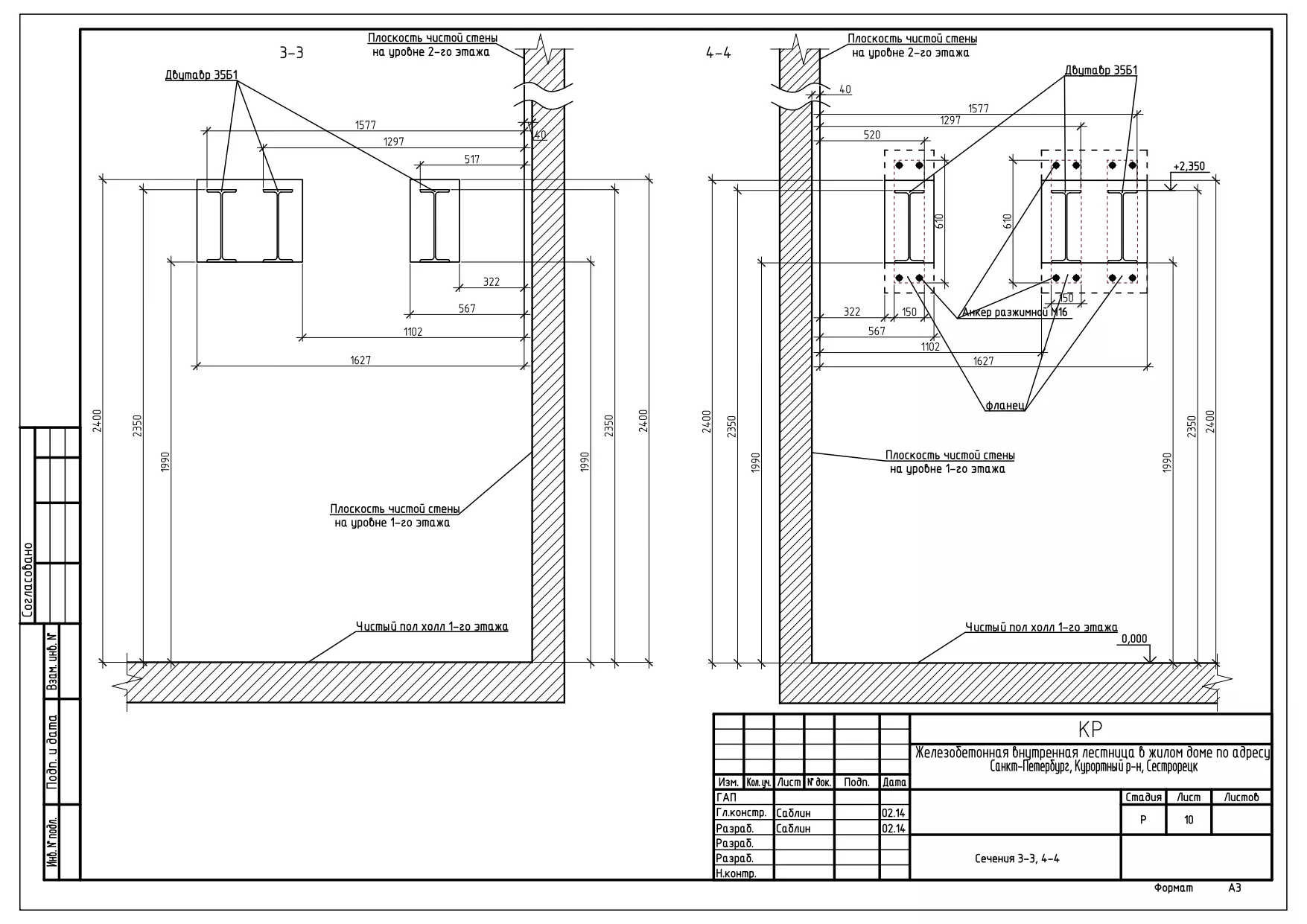

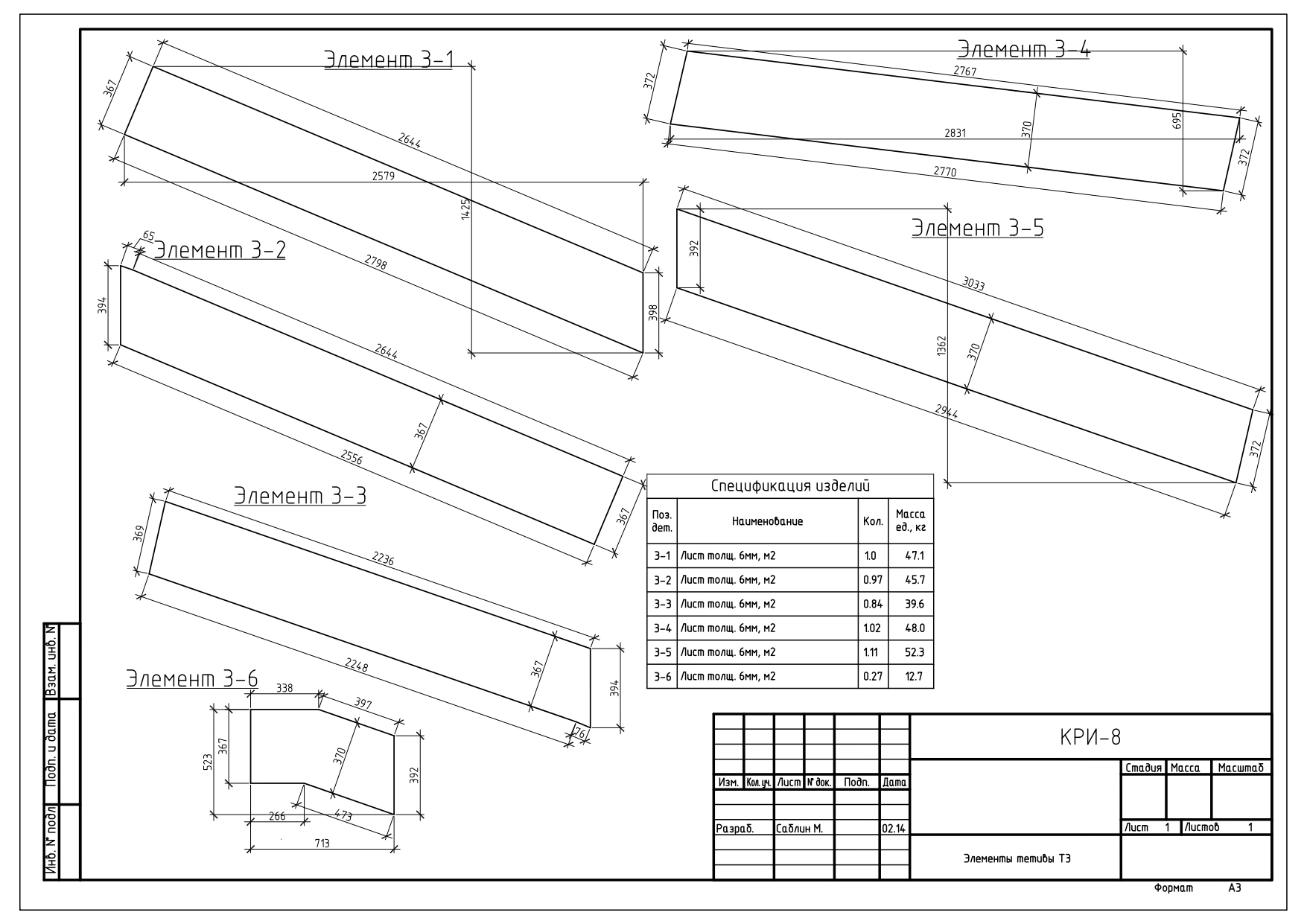

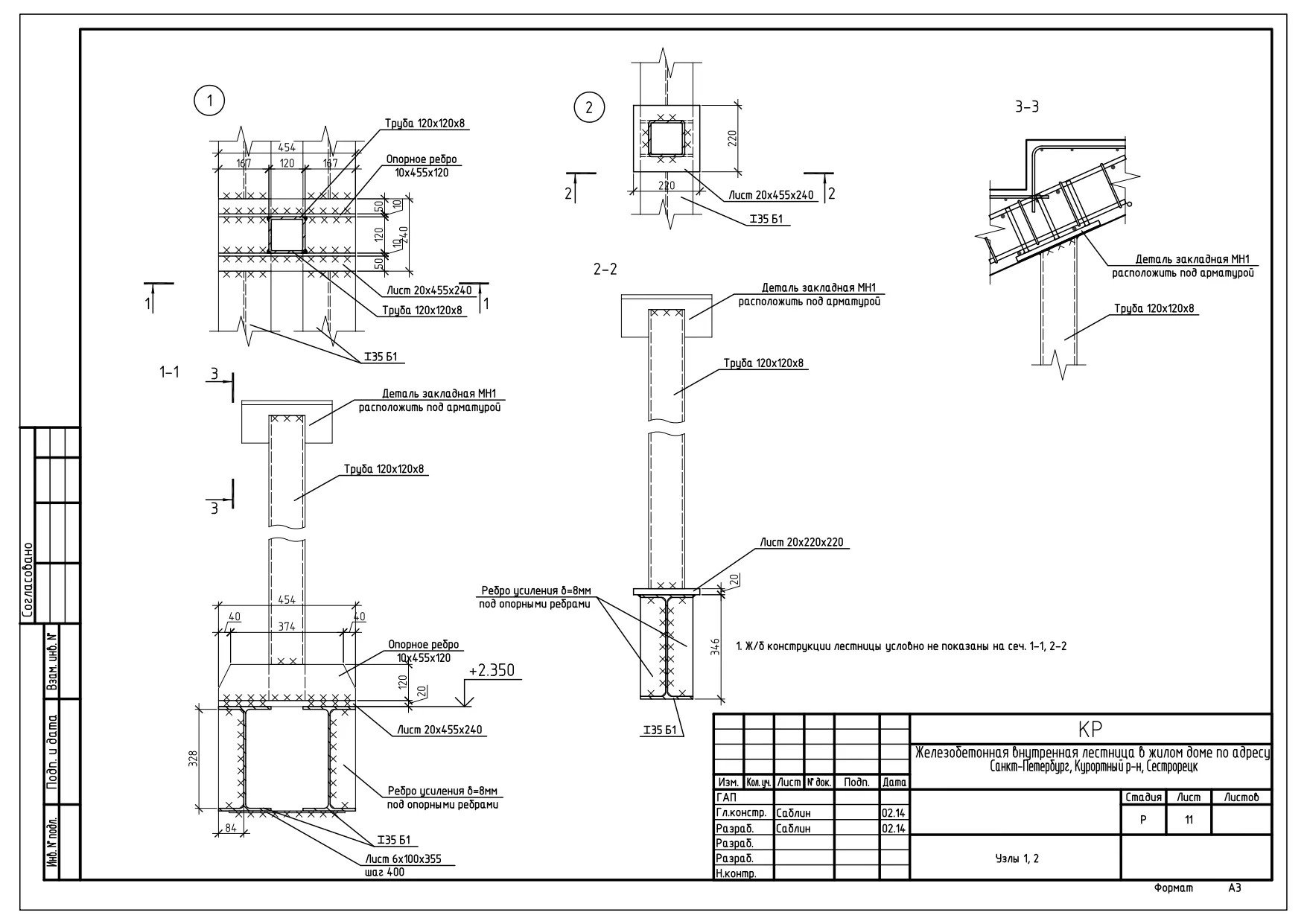

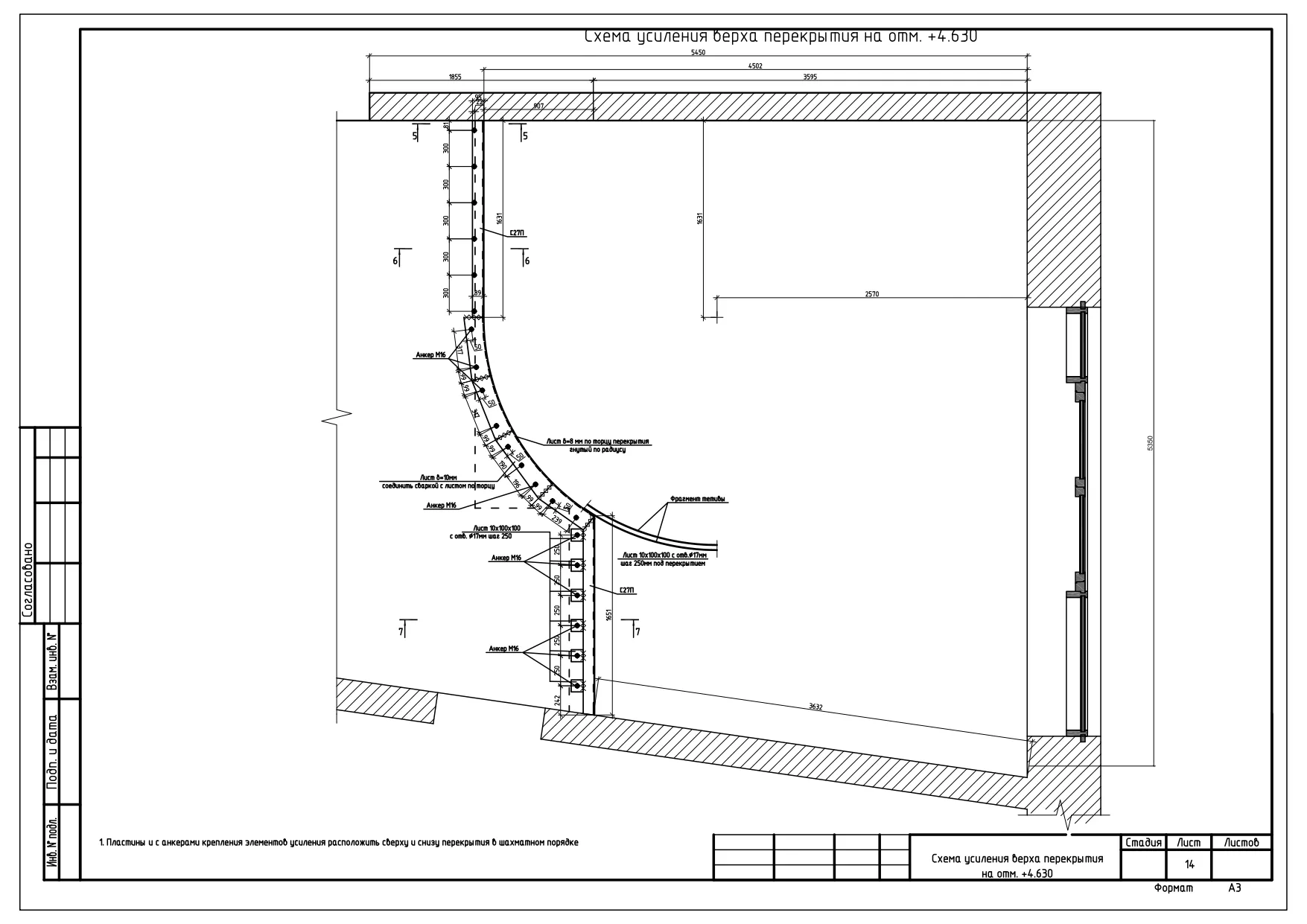

чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы

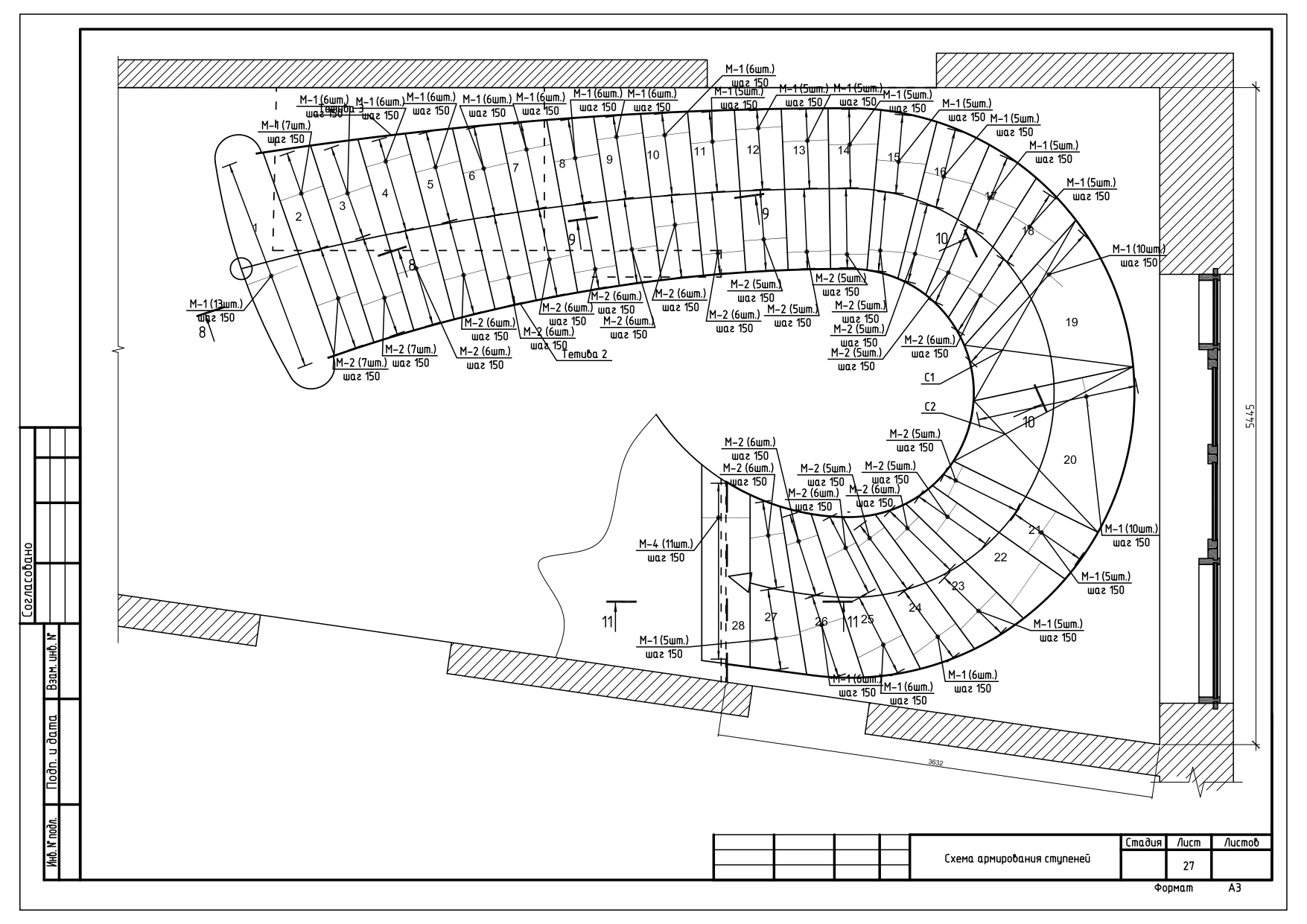

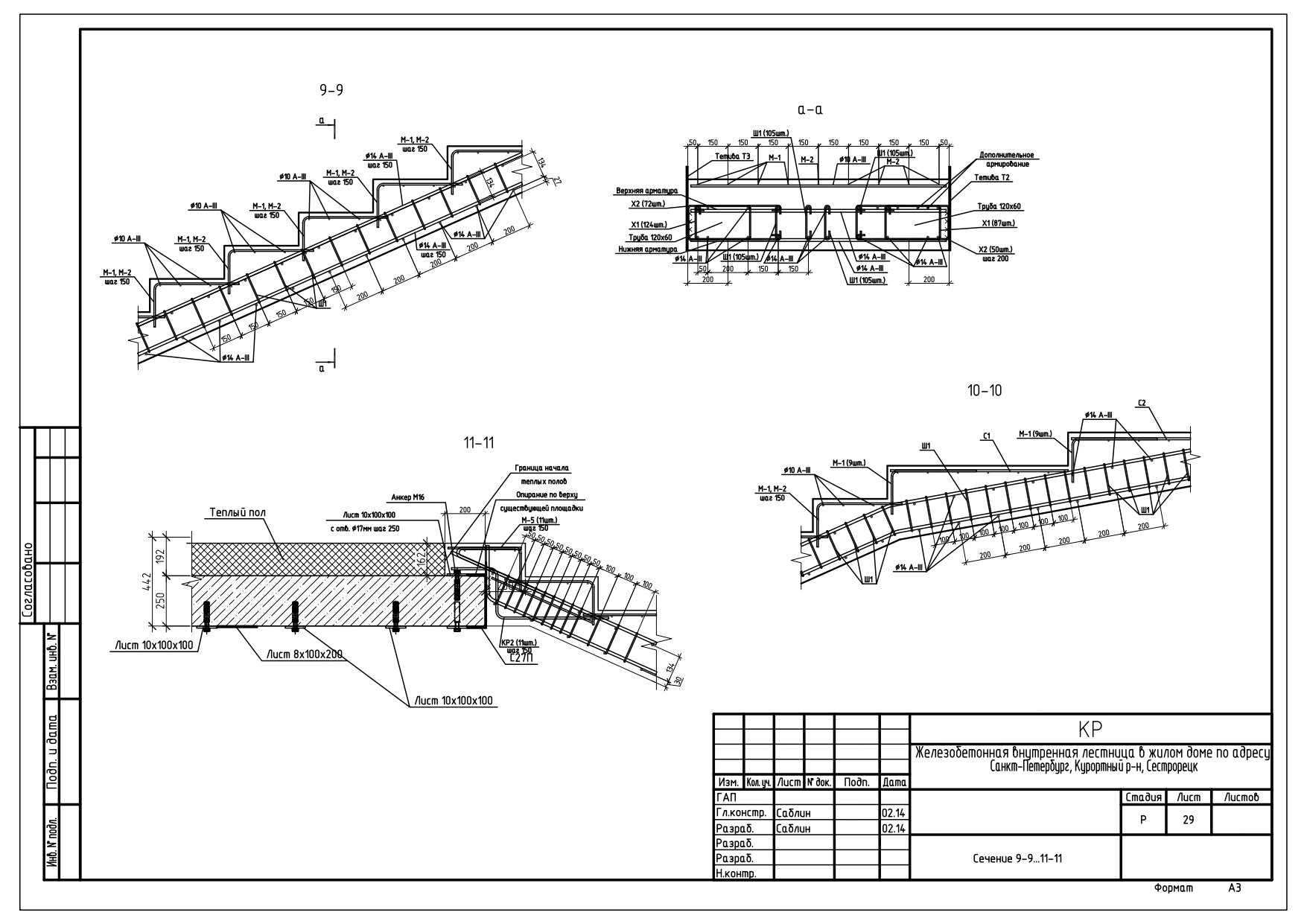

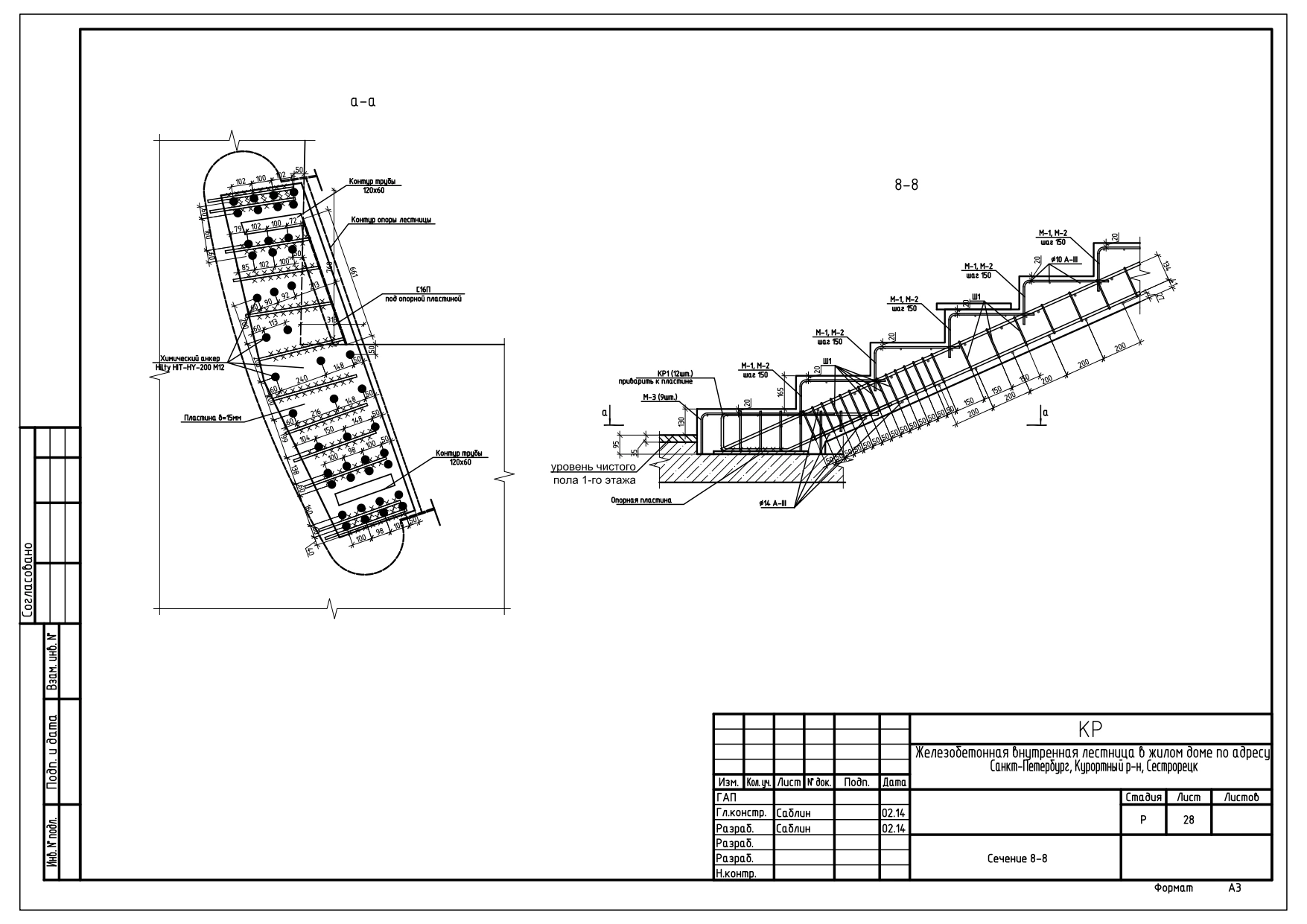

Схема армирования ступеней бетонной лестницы в разрезе.

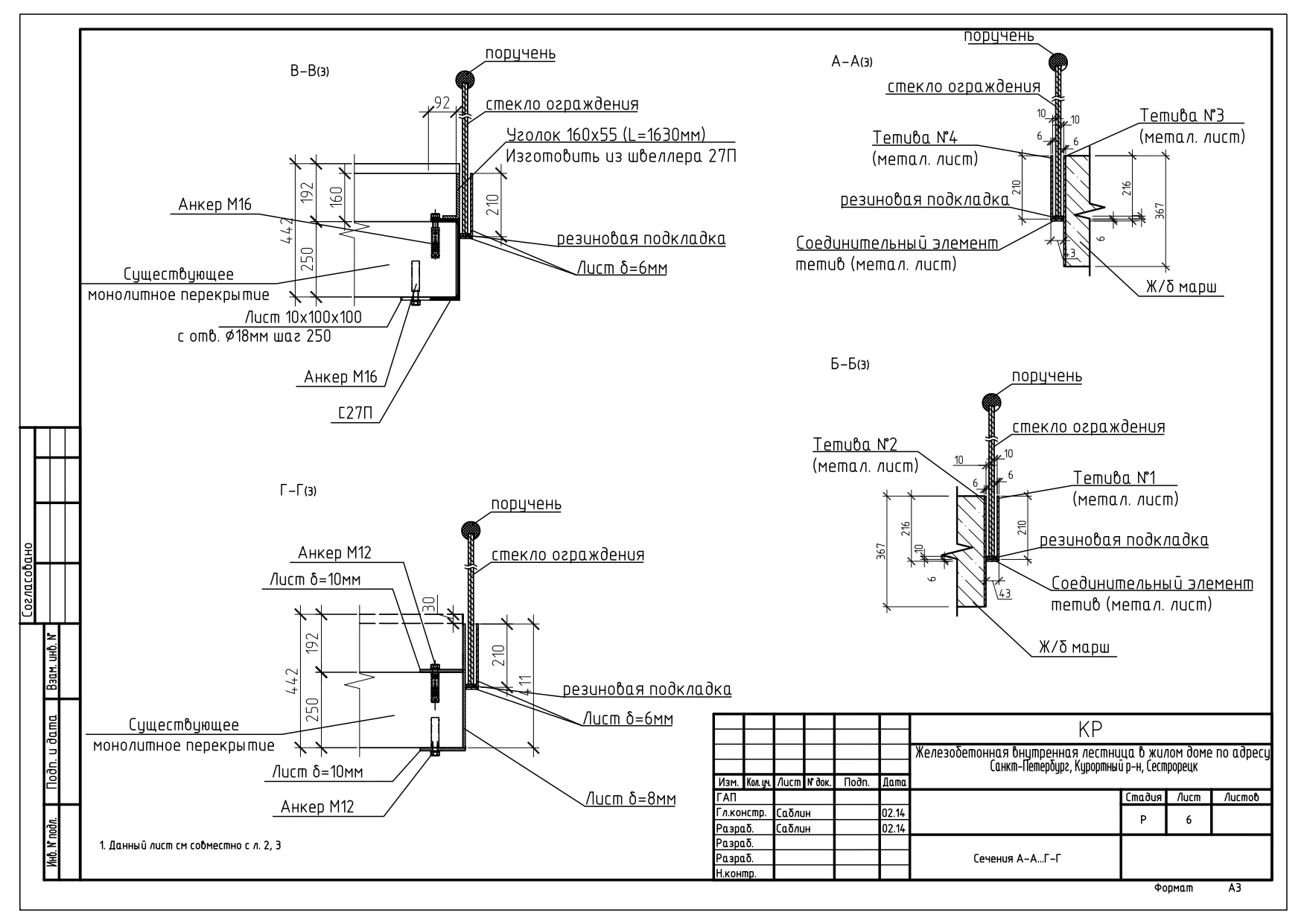

чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы чертежи бетонной лестницы

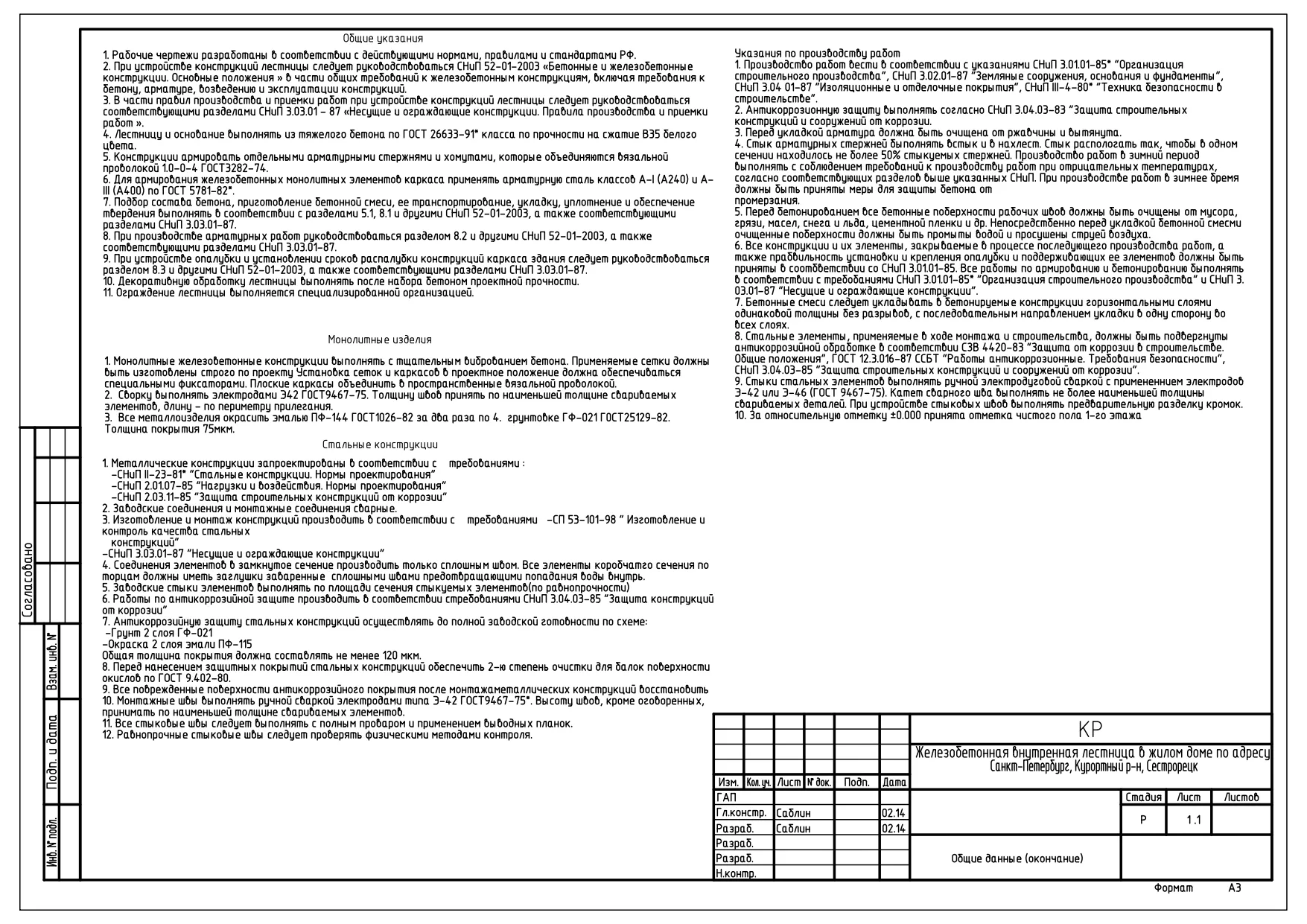

Общие указания:

1. Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами РФ.

2. При устройстве конструкций лестницы следует руководствоваться СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения » в части общих требований к железобетонным конструкциям, включая требования к бетону, арматуре, возведению и эксплуатации конструкций.

3. В части правил производства и приемки работ при устройстве конструкций лестницы следует руководствоваться соответствующими разделами СНиП 3.03.01 - 87 «Несущие и ограждающие конструкции. Правила производства и приемки работ ».

4. Лестницу и основание выполнять из тяжелого бетона по ГОСТ 26633-91" класса по прочности на сжатие В35 белого цвета.

5. Конструкции армировать отдельными арматурными стержнями и хомутами, которые объединяются вязальной проволокой 1.0-0-4 Г0СТ3282-74.

6. Для армирования железобетонных монолитных элементов каркаса применять арматурную сталь классов А-1 (А240) и А- III (А400) по ГОСТ 5781-82".

7. Подбор состава бетона, приготовление бетонной смеси, ее транспортирование, укладку, уплотнение и обеспечение твердения выполнять в соответствии с разделами 5.1, 8.1 и другими СНиП 52-01-2003, а также соответствующими разделами СНиП 3.03.01-87.

8. При производстве арматурных работ руководствоваться разделом 8.2 и другими СНиП 52-01-2003, а также соответствующими разделами СНиП 3.03.01-87.

9. При устройстве опалубки и установлении сроков распалубки конструкций каркаса здания следует руководствоваться разделом 8.3 и другими СНиП 52-01-2003, а также соответствующими разделами СНиП 3.03.01-87.

10. Декоративную обработку лестницы выполнять после набора бетоном проектной прочности.

11. Ограждение лестницы выполняется специализированной организацией.

Монолитные изделия:

1. Монолитные железобетонные конструкции выполнять с тщательным виброванием бетона. Применяемые сетки должны выть изготовлены строго по проекту. Установка сеток и каркасов в проектное положение должна обеспечиваться специальными фиксаторами. Плоские каркасы объединить в пространственные вязальной проволокой.

2. Сборку выполнять электродами Э42 Г0СТ9467-75. Толщину швов принять по наименьшей толщине свариваемых элементов, длину - по периметру прилегания.

3. Все металлоизделия окрасить эмалью ПФ-144 Г0СТ1026-82 за два раза по 4. грунтовке ГФ-021 Г0СТ25129-82. Толщина покрытия 75мкм.

Стальные конструкции:

1. Металлические конструкции запроектированы в соответствии с требованиями:

- СНиП 11-23-81" "Стальные конструкции. Нормы проектирования".

- СНиП 2.01.07-85 "Нагрузки и воздействия. Нормы проектирования".

- СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".

2. Заводские соединения и монтажные соединения сварные.

3. Изготовление и монтаж конструкций производить в соответствии с требованиями -СП 53-101-98 " Изготовление и контроль качества стальных конструкций".

- СНиП 3.03.01-87 "Несущие и ограждающие конструкции".

4. Соединения элементов в замкнутое сечение производить только сплошным швом. Все элементы коробчатого сечения по торцам должны иметь заглушки заваренные сплошными швами предотвращающими попадания воды внутрь.

5. Заводские стыки элементов выполнять по площади сечения стыкуемых элементов(по равнопрочности).

6. Работы по антикоррозийной защите производить в соответствии стребованиями СНиП 3.04.03-85 "Защита конструкций от коррозии".

7. Антикоррозийную защиту стальных конструкций осуществлять до полной заводской готовности по схеме:

- Грунт 2 слоя ГФ-021.

- Окраска 2 слоя эмали ПФ-115.

Общая толщина покрытия должна составлять не менее 120 мкм.

8. Перед нанесением защитных покрытий стальных конструкций обеспечить 2-ю степень очистки для балок поверхности окислов по ГОСТ 9.402-80.

9. Все поврежденные поверхности антикоррозийного покрытия после монтажаметаллических конструкций восстановить.

10. Монтажные швы выполнять ручной сваркой электродами типа Э-42 ГОСТ9467-75". Высоту швов, кроме оговоренных, принимать по наименьшей толщине свариваемых элементов.

11. Все стыковые швы следует выполнять с полным проваром и применением выводных планок.

12. Равнопрочные стыковые швы следует проверять физическими методами контроля.
