Лестничное ограждение из стекла для лестницы из дерева.

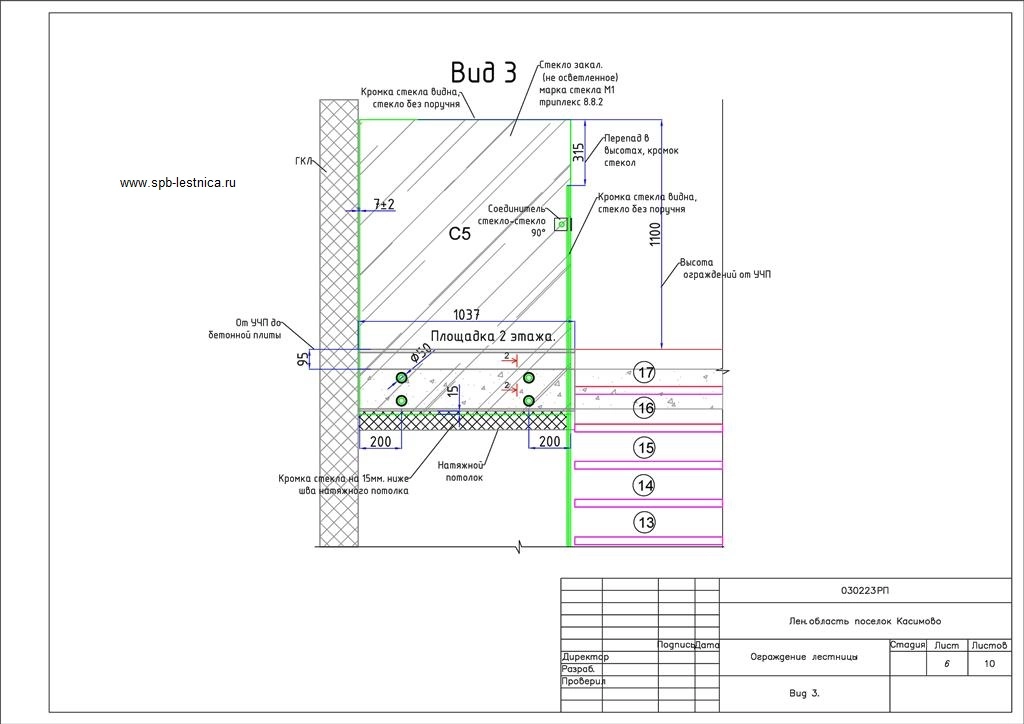

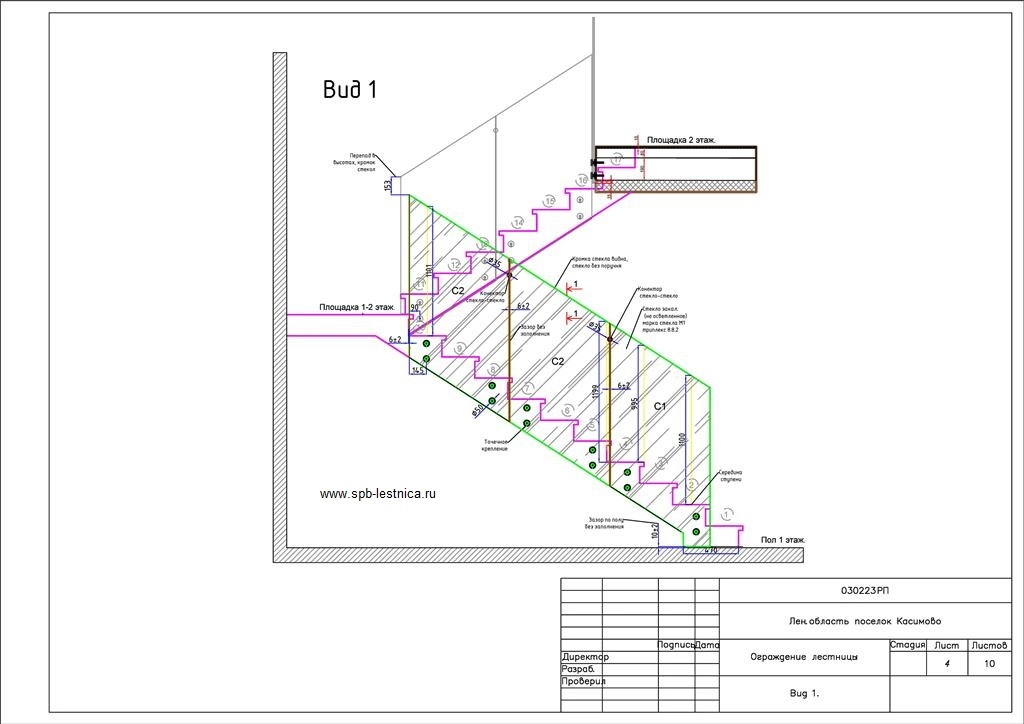

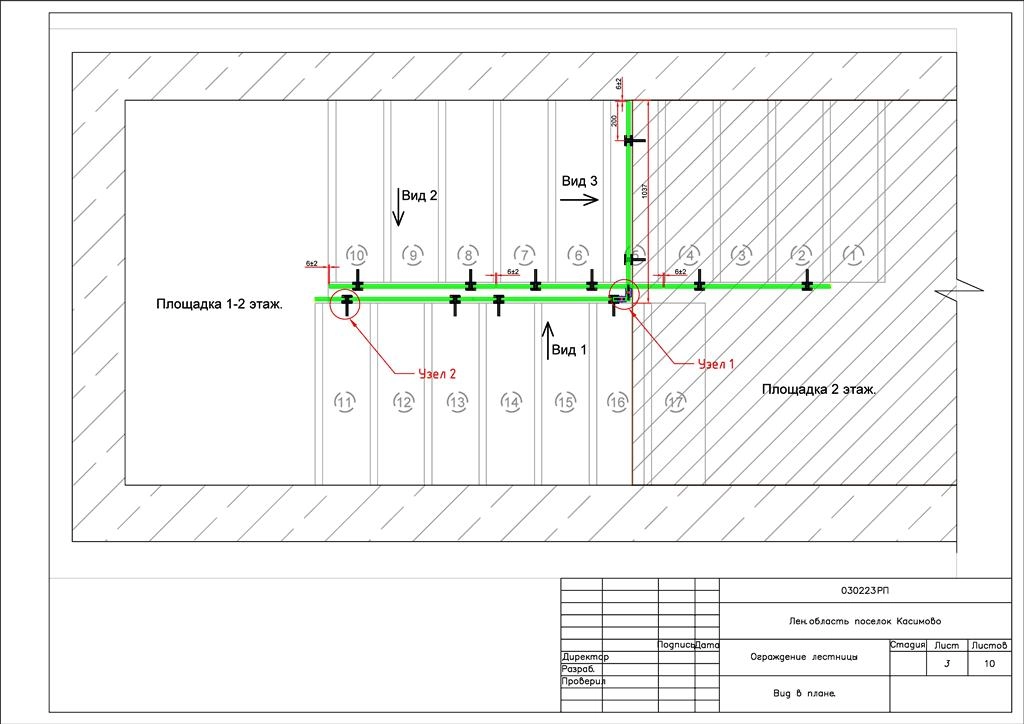

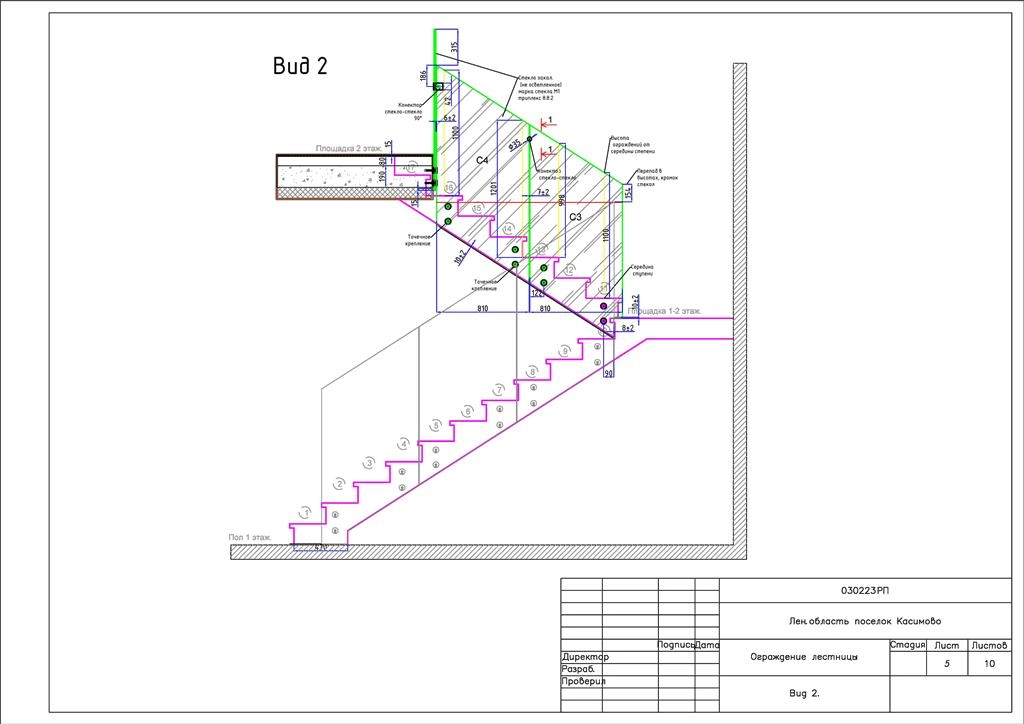

Чертежи с размерами сделаны для изготовления и установки на деревянную лестницу с прямыми ступенями и разворотной площадкой на 180 градусов, стеклянного ограждения из триплекса или коленого стекла без перил.

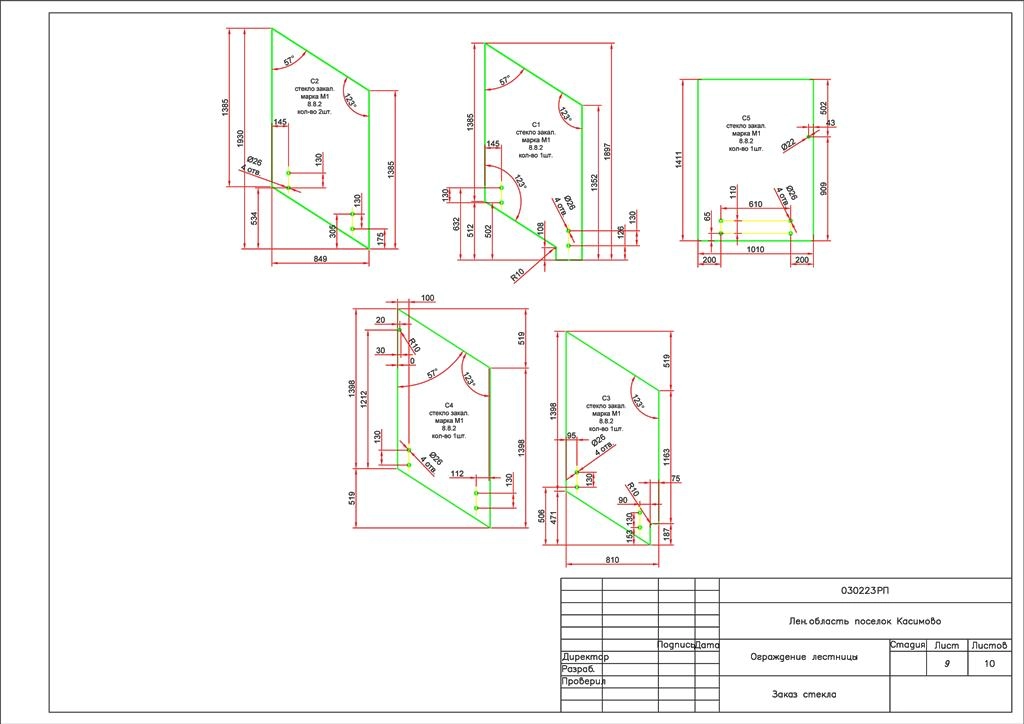

На картинках показаны все размеры конструкции в мм лестницы из дерева изготовленной на косоурах и технологическое крепление листов из триплекса. Скачать можете проект совершенно бесплатно для ознакомления или для заказа такого вида ограждения для своей лестницы из дерева, металла (металлокаркаса) или из бетона.

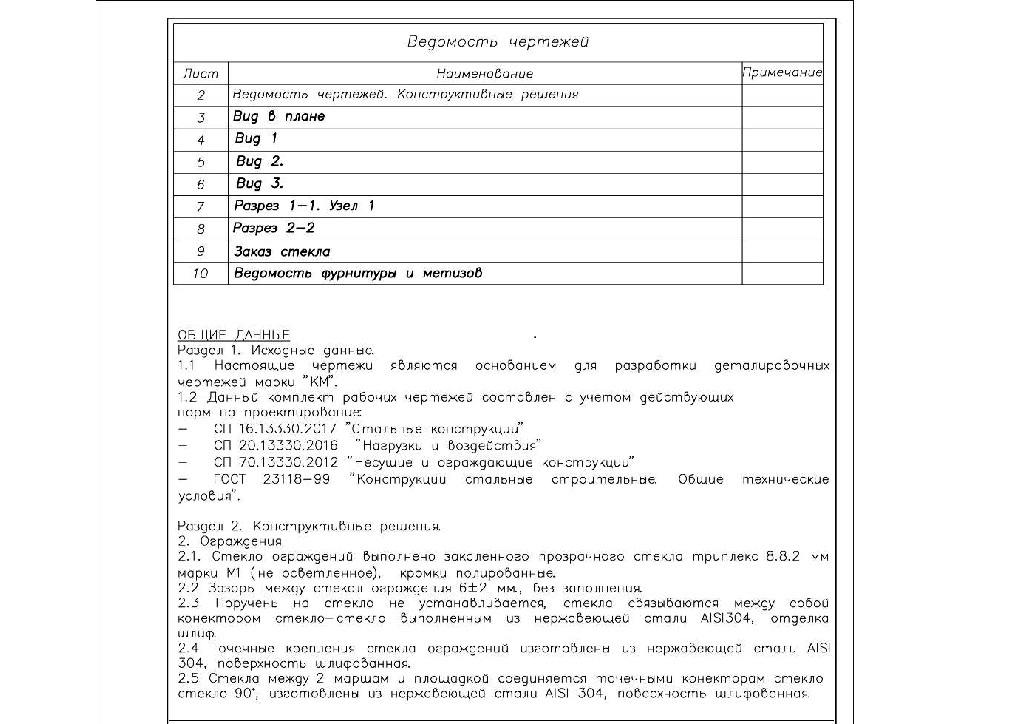

ОБЩИЕ ДАННЫЕ.
Раздел 1. Исходные данные.
1.1 Настоящие чертежи яВляются основанием для разработки деталироВочных чертежей марки ”КМ”.
1.2 Данный комплект рабочих чертежей составлен с учетом действующих норм на проектирование:
— СП 16.13330.2017 "Стальные конструкции”.
— СП 20.13330.2016 "Нагрузки и Воздействия”.
— СП 70.13330.2012 "Несущие и ограждающие конструкции”.
2.1. Стекло ограждений выполнено закаленного прозрачного стекла триплекс 8.8.2 мм марки М1 (не осветленное), кромки полированные.
2.2 Зазоры между стекол ограждения 6 ± 2 мм., без заполнения.

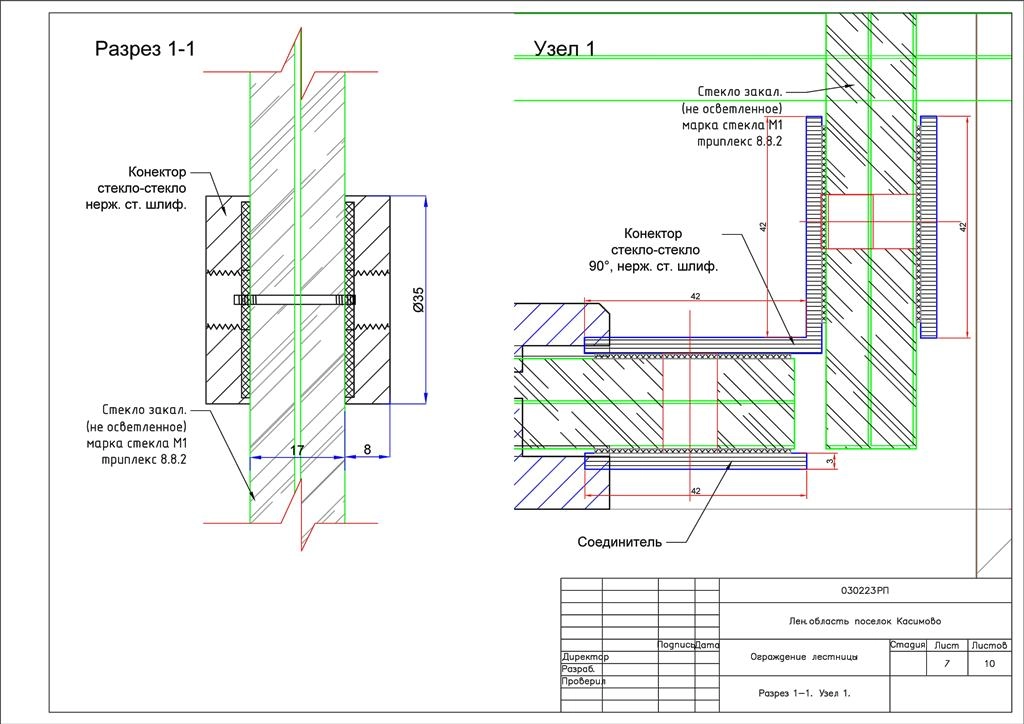

2.3 Поручень на стекло не устанавливается, стекла связываются между собой конектором стекло—стекло выполненным из нержавеющей стали А121304, отделка шлиф.

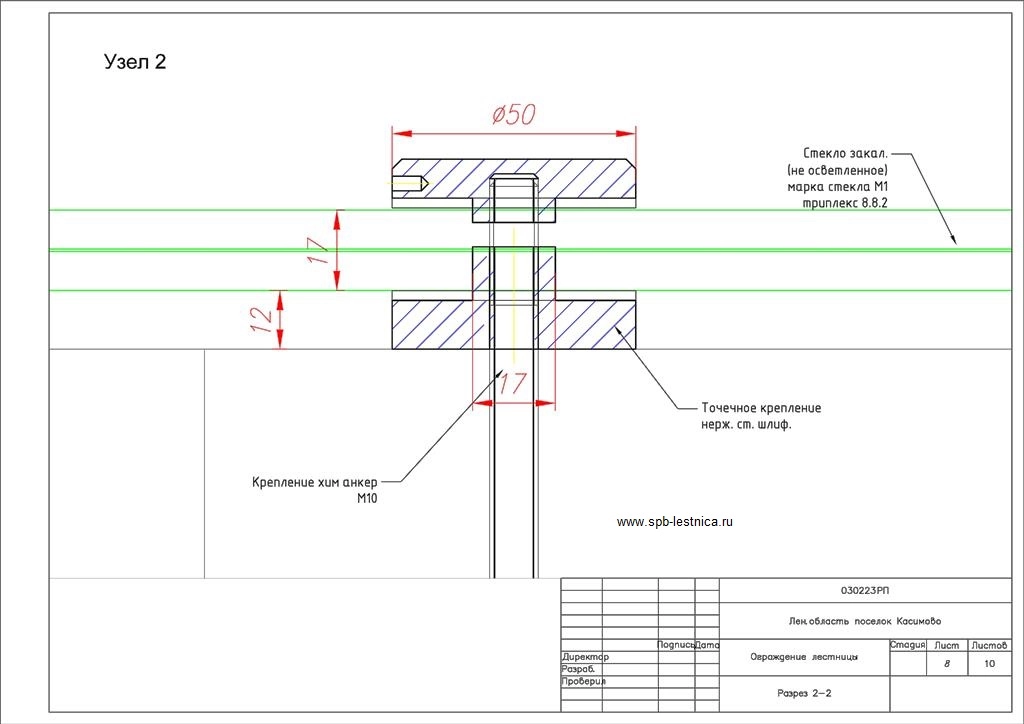

2.4 Точечные крепления стекла ограждений изготовлены из нержавеющей стали А18 304, поверхность шлифованная.
2.5 Стекла между 2 маршам и площадкой соединяется точечными конекторам стекло стекло 90°, изготовлены из нержавеющей стали А15 304, поверхность шлифованная.
Фото выполненных работ нашей фирмой по изготовлению и установке различных видов, форм и материалов ограждений на лестницы в СПб и ЛО. Фото можно скачать. На страницах сайта Вы можете изучить описание установки деревянных ступеней на бетонную или металлическую лестницу. Узнать стоимость бетонных ступеней и из ясеня или шпонированной фанеры (инженерная доска паркетной склейки).
