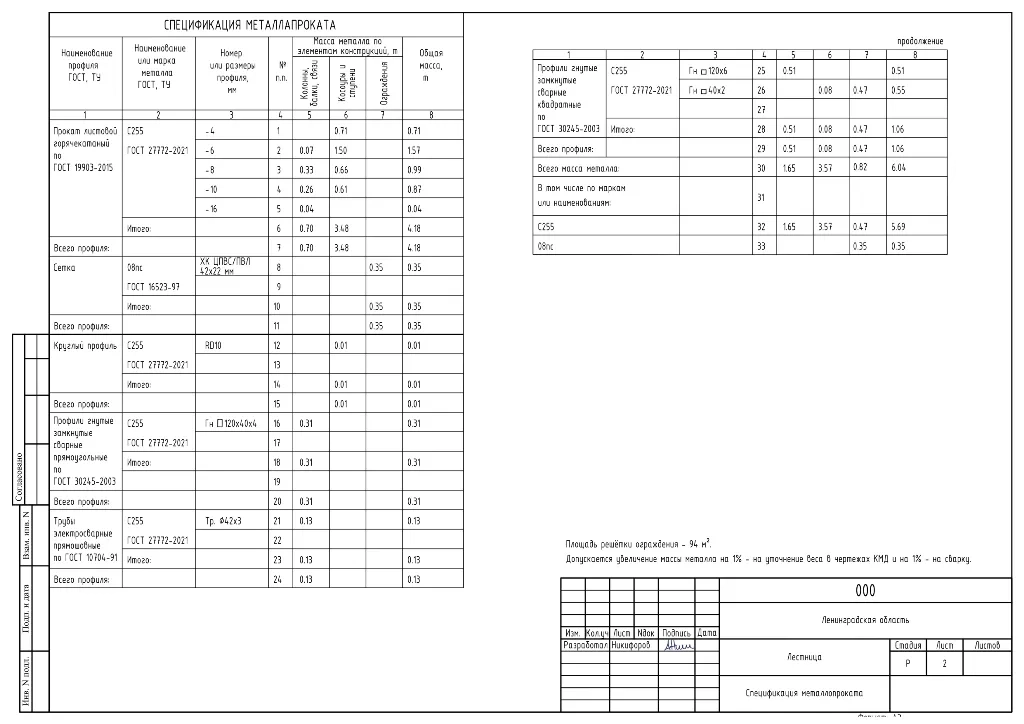

Конструкция двух лестниц из металла, размеры, схема, спецификация.

Поворот каждой лестницы на 180 градусов. Техническое задание, деталировка элементов с описанием.

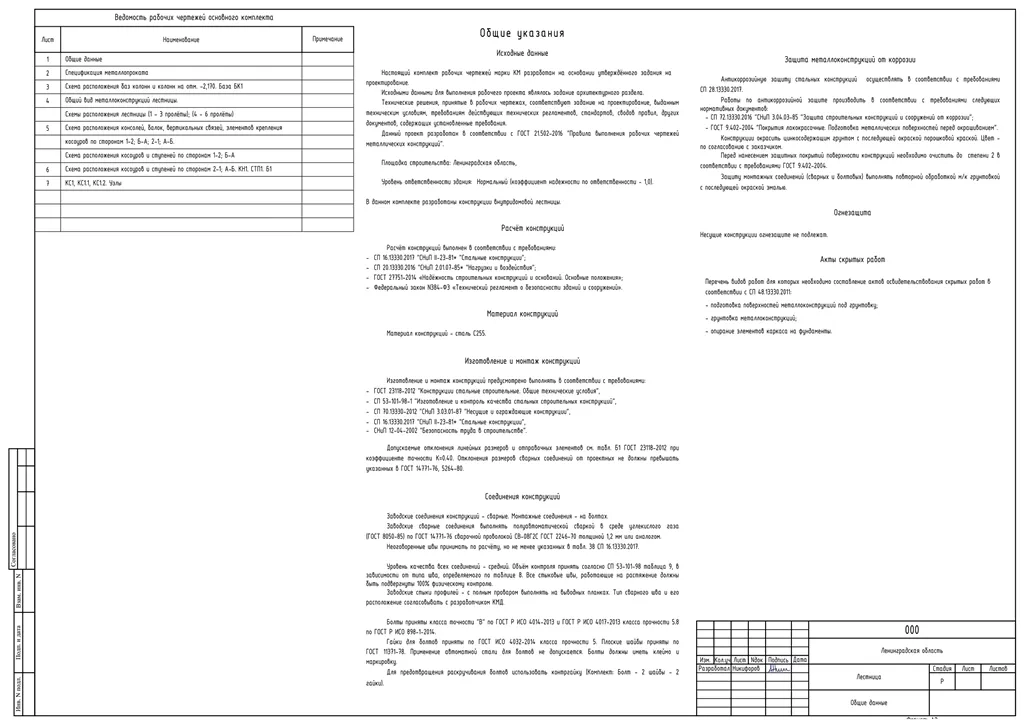

ИСХОДНЫЕ ДАННЫЕ:
Настоящий комплект рабочих чертежей марки КМ разработан на основании утверждённого задания на проектирование.
Исходными данными для Выполнения рабочего проекта являлось задание архитектурного раздела.
Технические решения, принятые В рабочих чертежах, соответствуют заданию на проектирование, Выданным техническим условиям, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования.
Данный проект разработан в соответствии с ГОСТ 21.502-2016 "Правила выполнения рабочих чертежей металлических конструкций".
Площадка строительства: Ленинградская область.
Уровень ответственности здания: Нормальный (коэффициент надежности по ответственности - 1,0).
В данном комплекте разработаны конструкции внутридомовой лестницы на 2 (второй) и 3 (третий) этаж.

РАСЧЕТ КОНСТРУКЦИЙ ЛЕСТНИЧНЫХ МАРШЕЙ:
Расчёт конструкций выполнен в соответствии с требованиями:
- СП 16.13330.2017 "СНиП 11-23-81* "Стальные конструкции";
- СП 20.13330.2016 "СНиП 2.01.07-85* "Нагрузки и воздействия";
- ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований. Основные положения»;
- Федеральный закон Ц384-ФЗ «Технический регламент о безопасности зданий и сооружений».

ИЗГОТОВЛЕНИЕ И МОНТАЖ ЛЕСТНИЧНЫХ ЭЛЕМЕНТОВ:
Изготовление и монтаж конструкций предусмотрено выполнять в соответствии с требованиями:
- ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия",
- СП 53-101-98-1 "Изготовление и контроль качества стальных строительных конструкций",
- СП 70.13330-2012 "СНиП 3.03.01-87 "Несущие и ограждающие конструкции",
- СП 16.13330.2017 "СНиП 11-23-81* "Стальные конструкции",
- СНиП 12-04-2002 "Безопасность труда в строительстве".
Допускаемые отклонения линейных размеров и отправочных элементов см. табл. Б1 ГОСТ 23118-2012 при коэффициенте точности К=0.40. Отклонения размеров сварных соединений от проектных не должны превышать указанных в ГОСТ 14771-76, 5264-80.

СОЕДИНЕНИЕ ДЕТАЛЕЙ ЛЕСТНИЦЫ:
Заводские соединения конструкций - сварные. Монтажные соединения - на болтах.
Заводские сварные соединения выполнять полуавтоматической сваркой в среде углекислого газа (ГОСТ 8050-85) по ГОСТ 14771-76 сварочной проволокой СВ-08Г2С ГОСТ 2246-70 толщиной 1,2 мм или аналогом.
Неоговоренные швы принимать по расчёту, но не менее указанных в табл. 38 СП 16.13330.2017.

ЗАЩИТА МЕЛЛОКОНСТРУКЦИЙ ОТ КОРОРОЗИИ:
Антикоррозийную защиту стальных конструкций осуществлять в соответствии с требованиями СП 28.13330.2017. Работы по антикоррозийной защите производить в соответствии с требованиями следующих нормативных документов:
- СП 72.13330.2016 "СНиП 3.04.03-85 "Защита строительных конструкций и сооружений от коррозии";
- ГОСТ 9.402-2004 "Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием".
Конструкции окрасить цинкосодержащим грунтом с последующей окраской порошковой краской. Цвет - по согласованию с заказчиком. Перед нанесением защитных покрытий поверхности конструкций необходимо очистить до степени 2 в соответствии с требованиями ГОСТ 9.402-2004.
Защиту монтажных соединений (сварных и болтовых) выполнять повторной обработкой м/к грунтовкой с последующей окраской эмалью.

ОГНЕЗАЩИТА:
Несущие конструкции огнезащите не подлежат.

АКТЫ СКРЫТЫХ РАБОТ:
Перечень видов работ для которых необходимо составление актов освидетельствования скрытых работ в соответствии с СП 48.13330.2011: - подготовка поверхностей металлоконструкций под грунтовку,
- грунтовка металлоконструкций;
- опирание элементов каркаса на фундаменты.

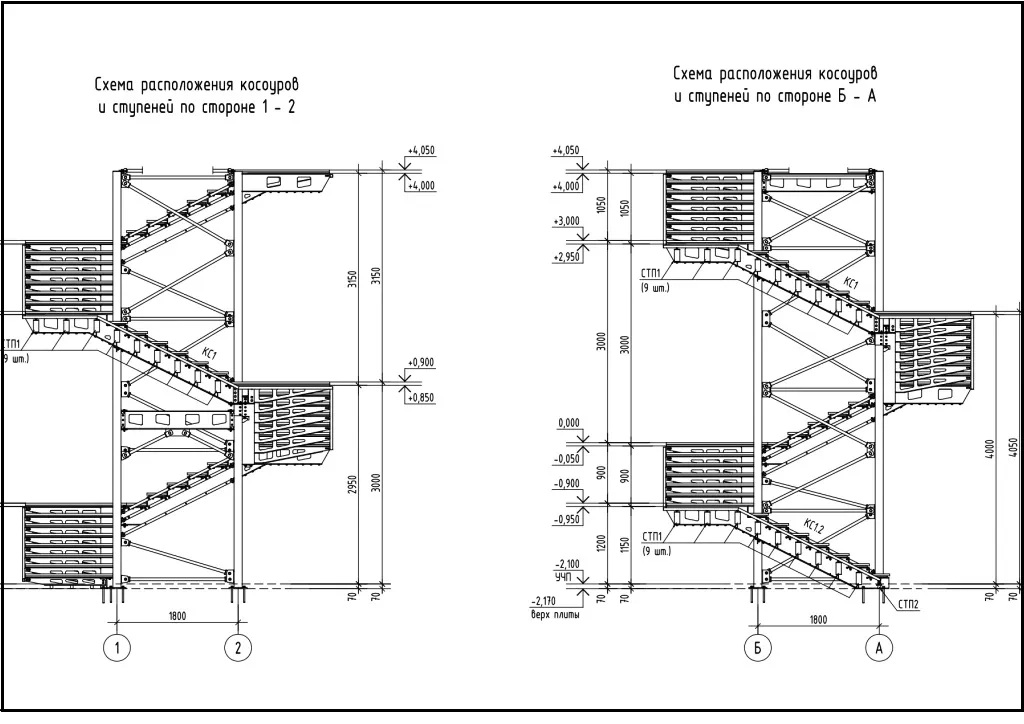

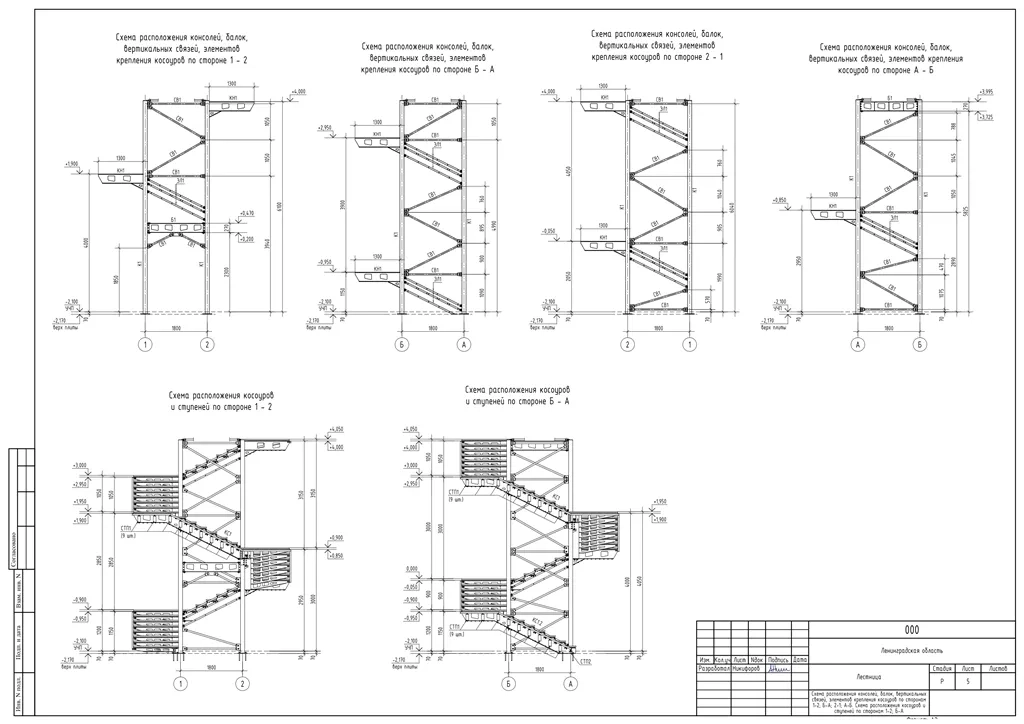

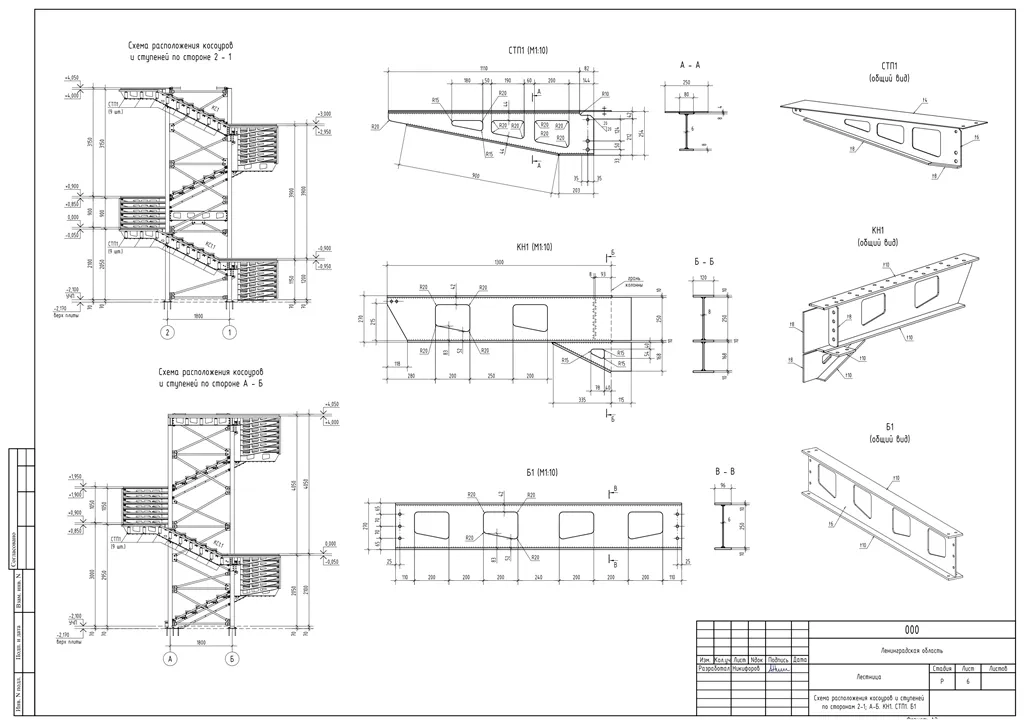

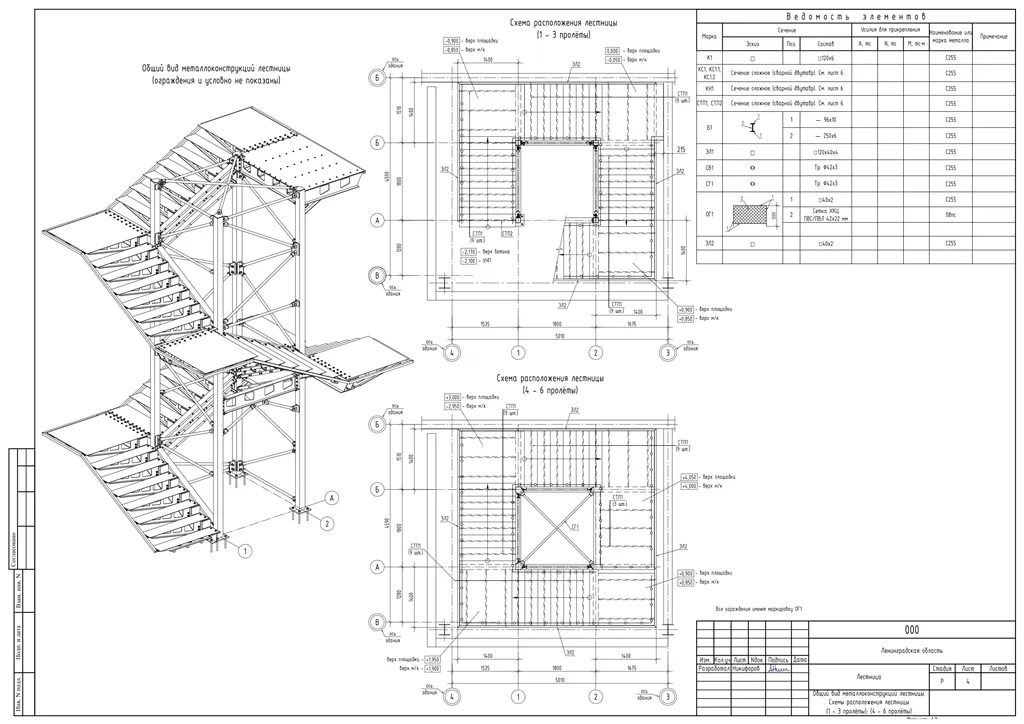

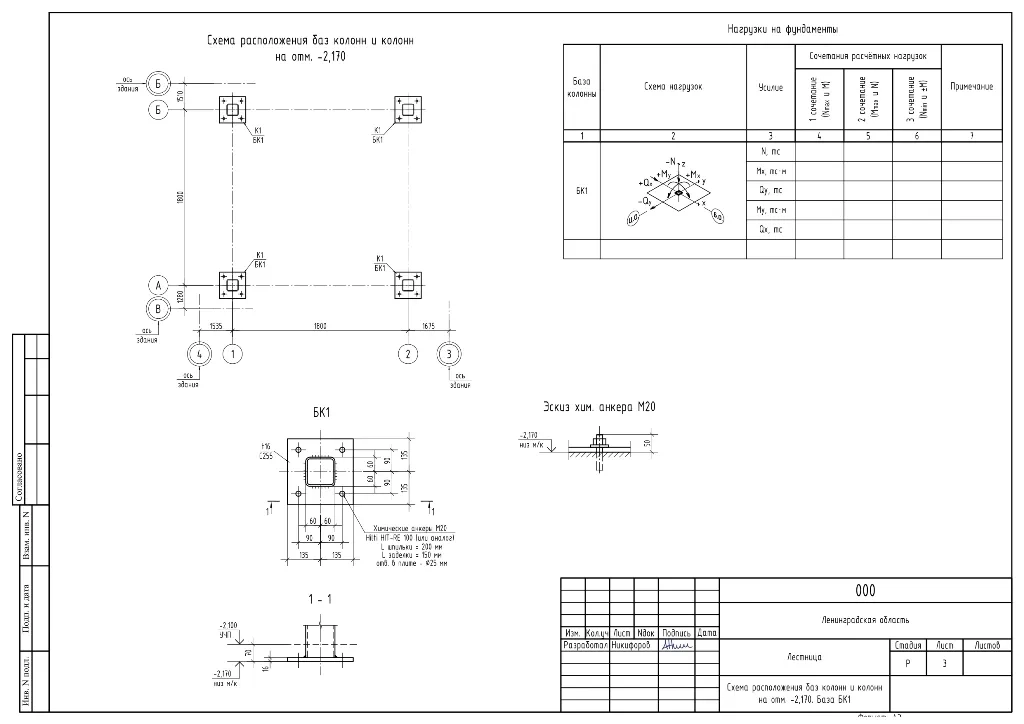

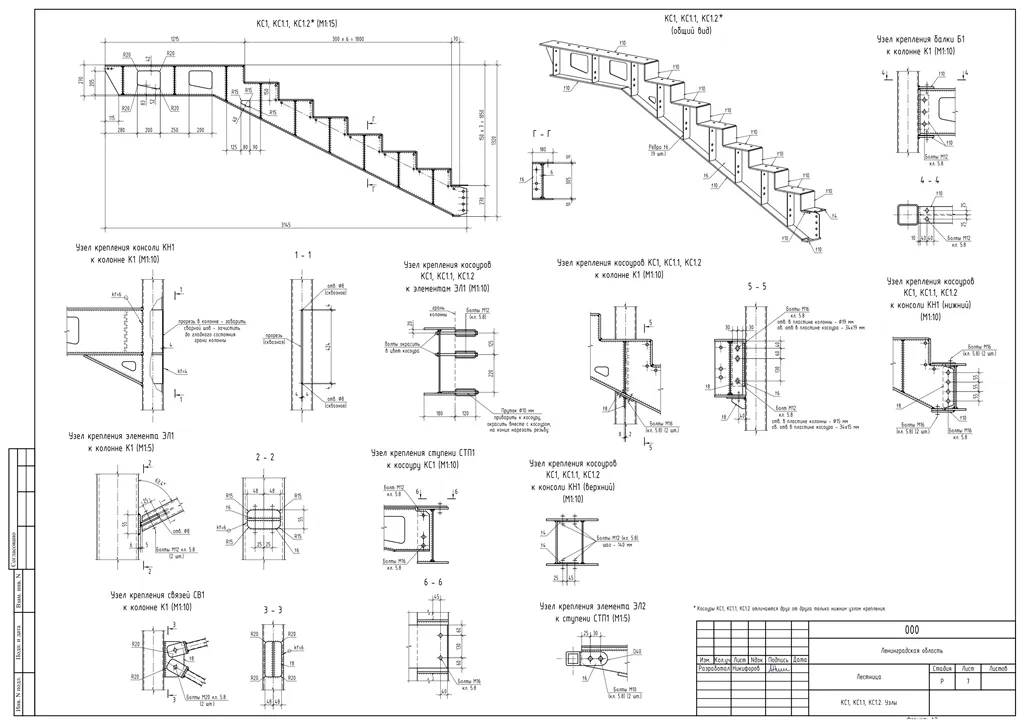

По этим фото (ниже на странице) Вы можете ознакомиться с технологией, с поэтапными работами по обшивке лестниц из металла деревом (сосна, бук, дуб, береза, лиственница, орех, инженерная доска, ясень) цены на работы и материалы.

Стоимость обшивки металлокаркаса лестниицы деревянными ступенями с ограждением, можете узнать вызвав нашего специалиста на объект или прислав нам проект или фото Вашей лестницы с техническим заданием и Вашими пожеланиями.
