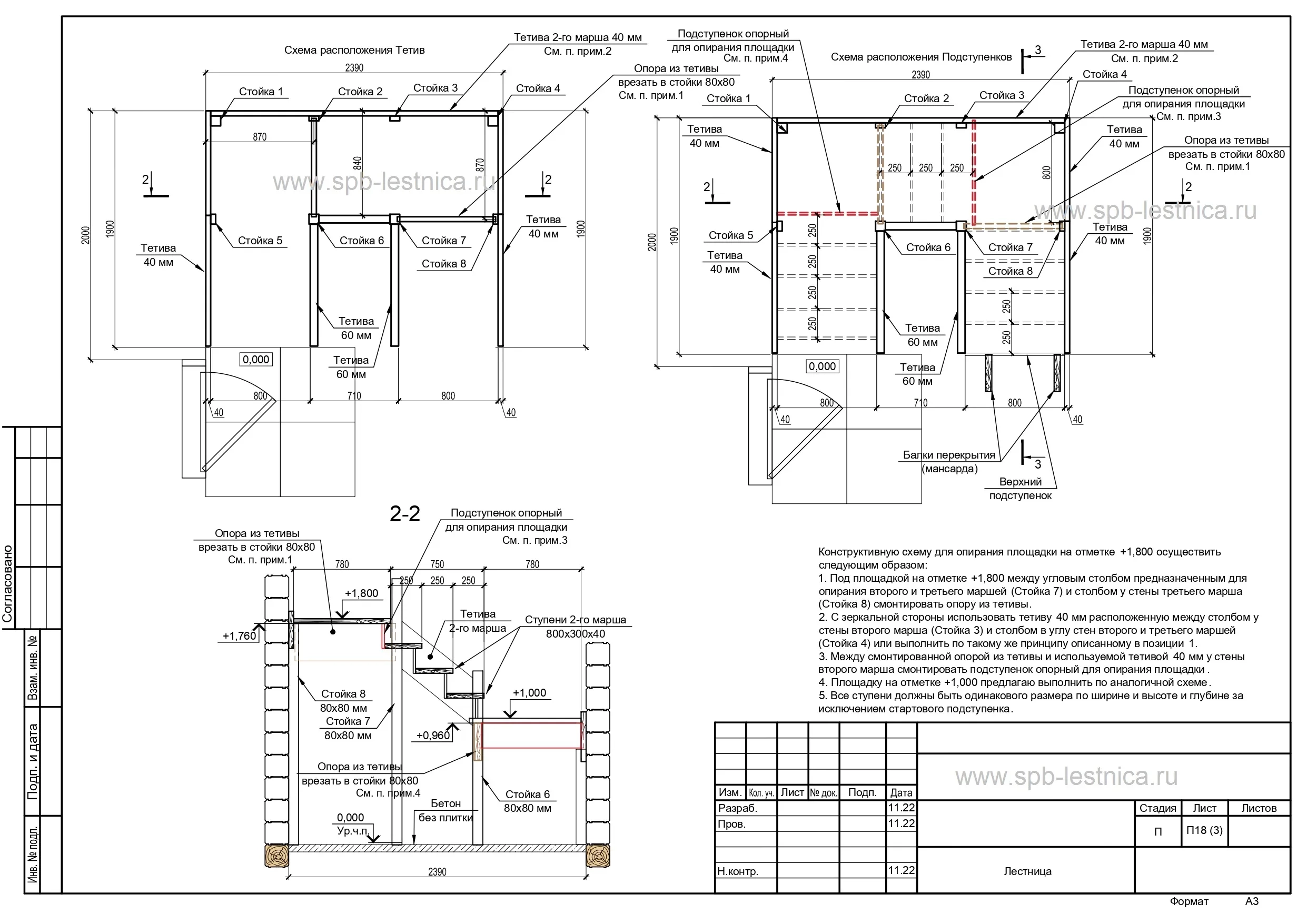

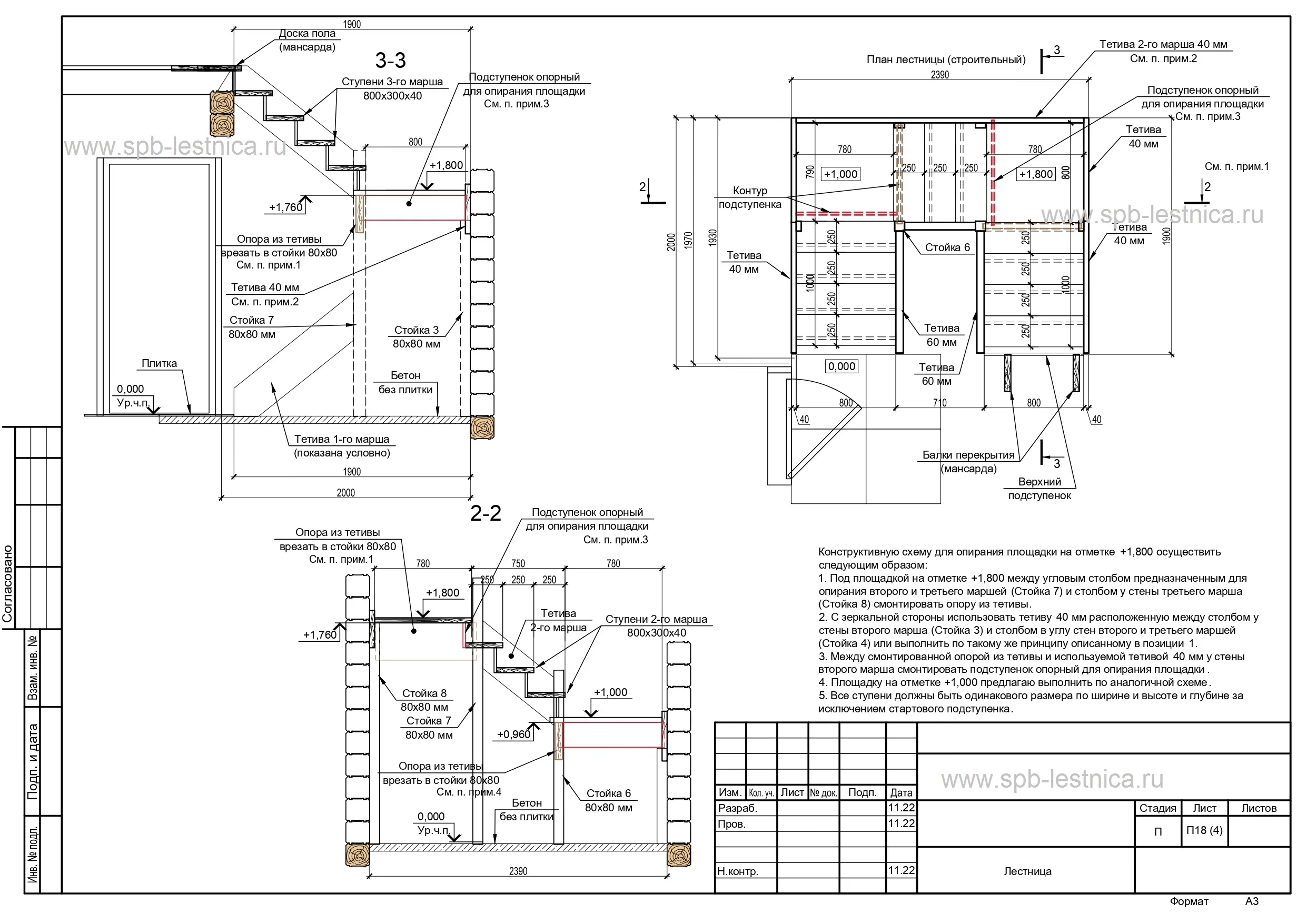

Поворотная лестница на тетивах, чертежи.
Проект лестницы с прямыми ступенями с врезкой в тетиву, 2 площадки, "П" образная на 180 градусов.
Конструктивную схему для опирания площадки на отметке +1,800 осуществить следующим образом (описание и рекомендации):
1. Под площадкой на отметке +1,800 между угловым столбом предназначенным для опирания второго и третьего маршей (Стойка 7) и столбом у стены третьего марша (Стойка 8) смонтировать опору из тетивы.
2. С зеркальной стороны использовать тетиву 40 мм расположенную между столбом у стены второго марша (Стойка 3) и столбом в углу стен второго и третьего маршей (Стойка 4) или выполнить по такому же принципу описанному в позиции 1.
3. Между смонтированной опорой из тетивы и используемой тетивой 40 мм у стены второго марша смонтировать подступенок опорный для опирания площадки .
4. Площадку на отметке +1,000 предлагаю выполнить по аналогичной схеме.
5. Все ступени должны быть одинакового размера по ширине и высоте и глубине за исключением стартового подступенка.
Чертежи с размерами лестницы из дерева на тетивах можно скачать бесплатно и сделать своими руками. Из чего недорого сделать тетиву и ступени для деревянной лестницы? Более дешевый вариант древесины, это сосна и ель.
Можно сделать ступени из лиственницы например, или дуба, бука, ясеня, березы, но будет стоить такая лестница подороже. Например такая как на чертежах из сосны обойдется Вам без покраски примерно 70 - 80 тысяч сам материал, все из сосны (тетивы, стойки опрные. площадки и ступени). Купить элементы можно в магазине по продаже комплектующих для лестниц.
Изготовление, где то 50 - 60 тыся рублей стоит в разных фирмах Санкт-Петербурга. Покраска 25 - 30 тысяч рублей (масло, лак коллерованный или морилка и лак). Если заказать под ключ со ступенями и площадкой из ясеня, то наверно тысяч 250- 280, Вам обойдется такая лестница, но без ограждения (перила, столбы. балясины).
На фото (внизу) мы разместили некоторые Наши работы сделанных лестниц под ключ с перилами, с врезкой ступеней в тетиву и с разного типа дерева (дуб, бук, лиственница, сосна, ясень) ступенями и ораждениями различной конфигурации и видов.
Лестницы деревянные делаем из бука, дуба, лиственницы, сосны, березы, ясеня и комбинированные. Скидка от 15% на заказ лестницы с подсветкой ступеней и гнутыми перилами.
