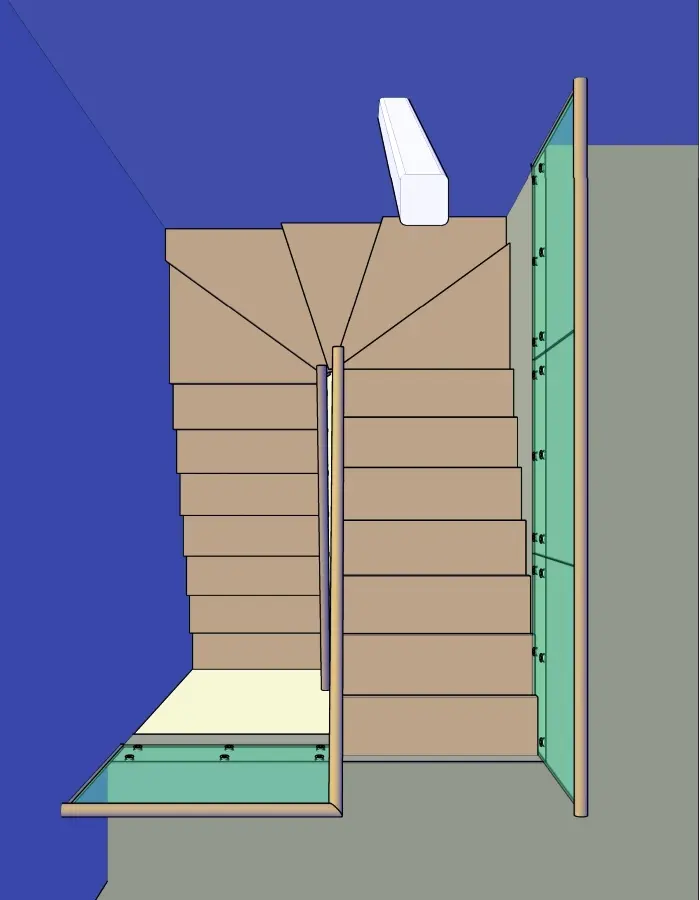

Лестница на металлическом каркасе с деревянными ступенями проект с размерами.

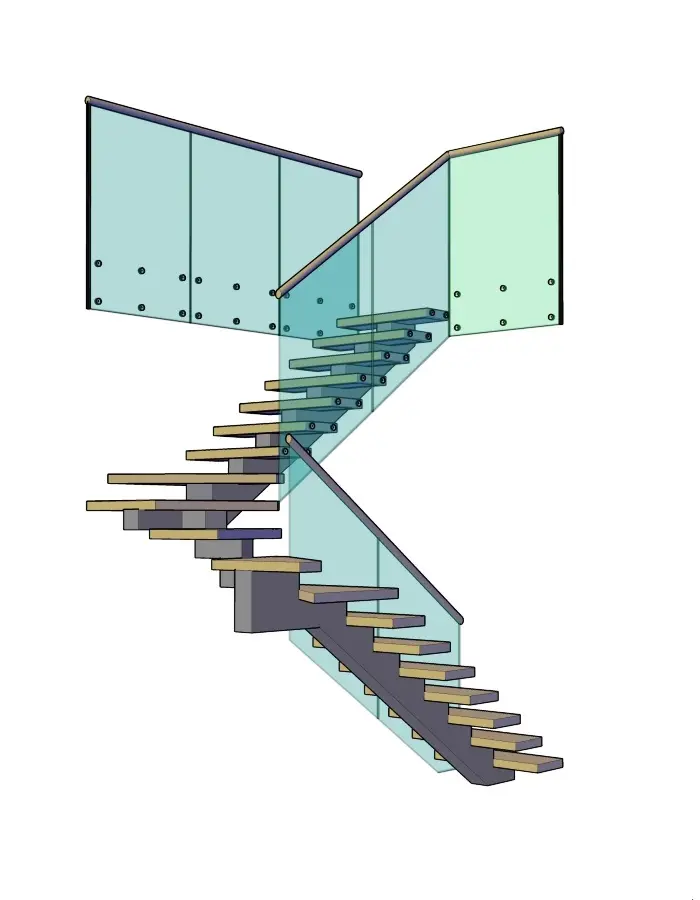

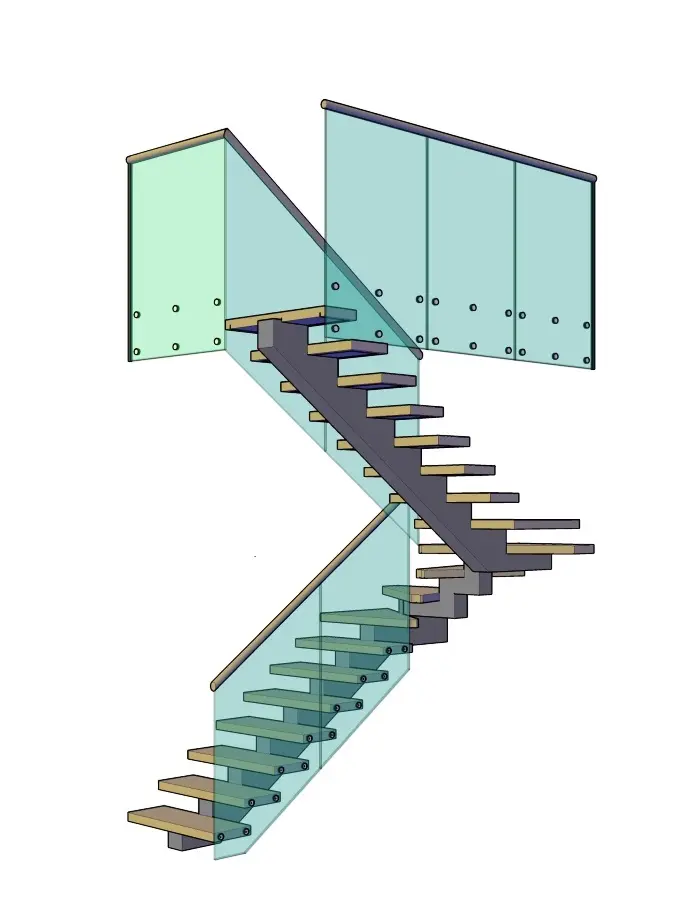

Конструктив: один несущий моно косоур из металла, разворот на 180 градусов, ступени из дерева с подсветкой, ограждение стеклянное с боковым креплением.
Техническое описание конструкции и задание на отделку лестницы деревом:
- ступени, панели перекрытия, перила лестницы и ограждения 2-го этажа в шпоне/массиве Дуба - лак по выкрасу;

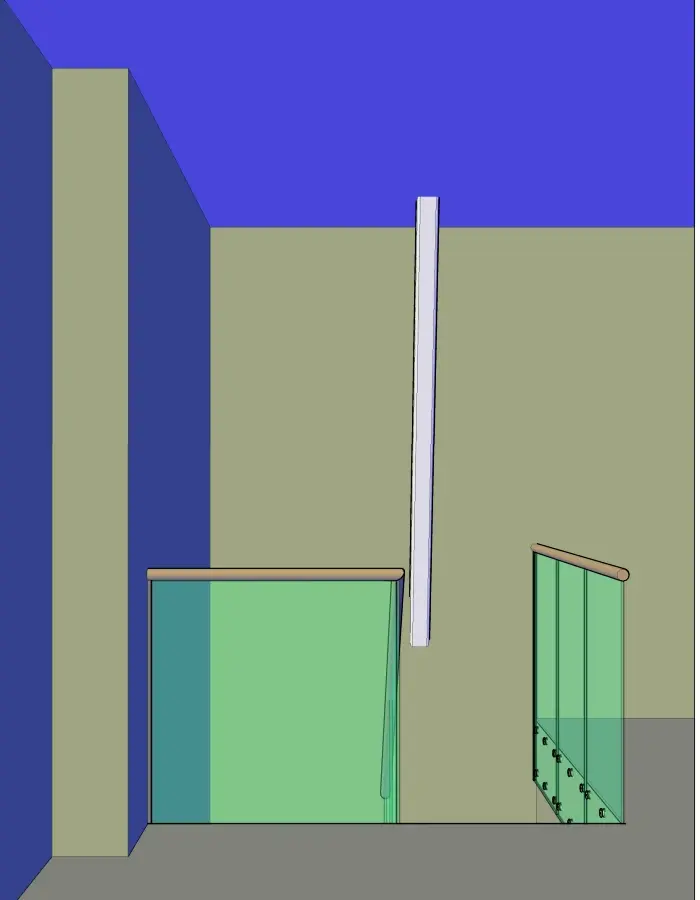

- ограждение лестницы и 2-го этажа из каленого стекла OptiWhite 10 мм;
- монокосоур и площадки под ступени из металла в порошковой покраске в черный цвет;
- точечные крепелния стекла к ступеням и перекрытию из нержавеющей стали (возможна покраска в необходимый цвет);
- в ступени снизу врезана светодиодная подсветка в алюминиевом профиле черного цвета (3000K, 24V), врезка несквозная с отступом по краям по 32 мм;
- профиль 1216 для LED подсветки, МакМарт, арт.M-E.1216.2000.31P.PR. Цвет: черный;
- светодиодная лента COB-X320-8mm 24V Warm3000(8 W/m, IP20, CSP, 5m) (Arlight) 039022 320 led на 1м;
- врезка профиля в ступени не сквозная, с отступом по краям по 32 мм.

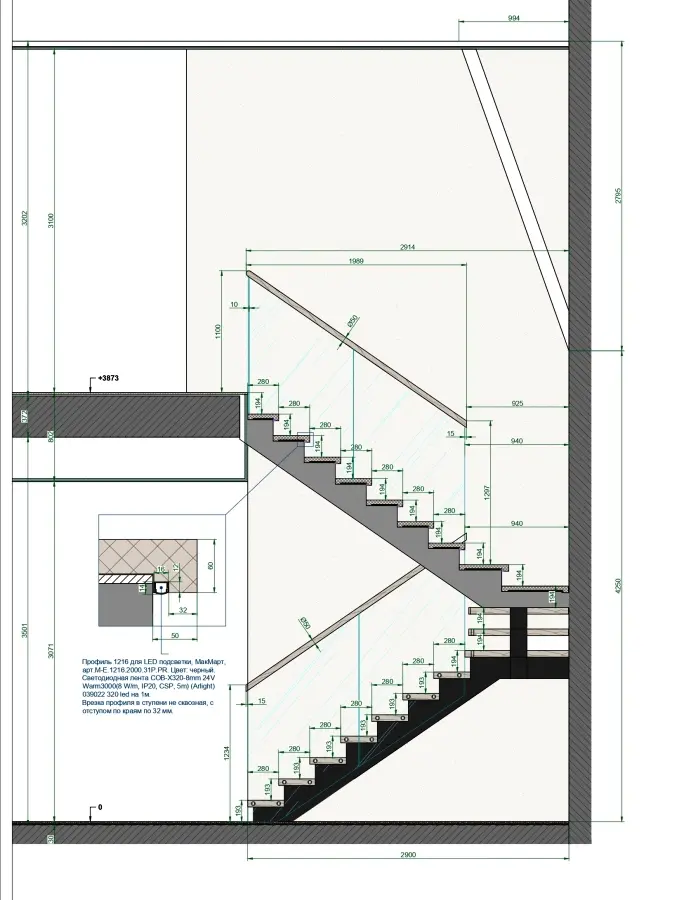

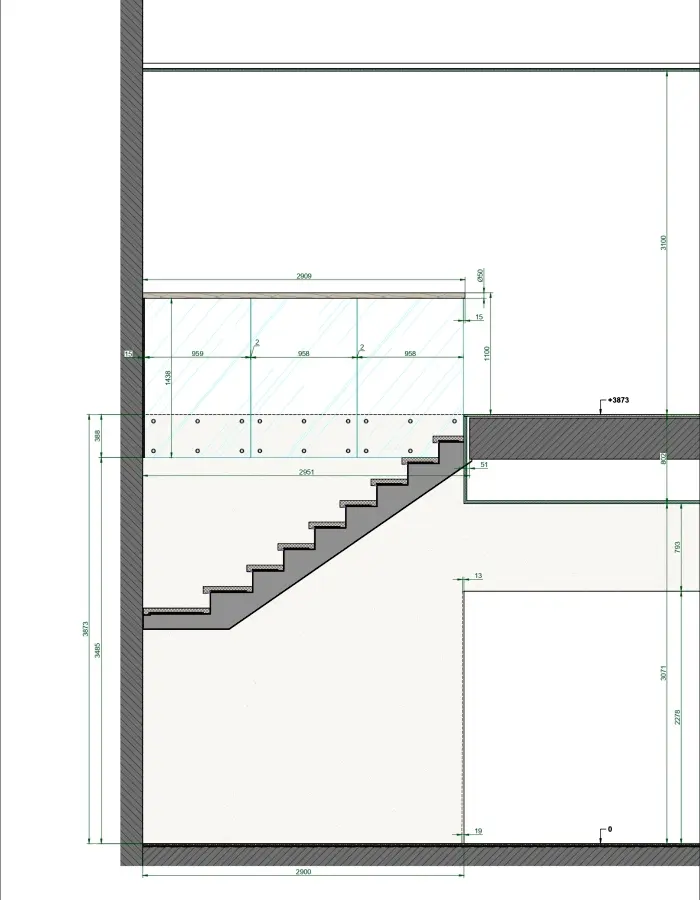

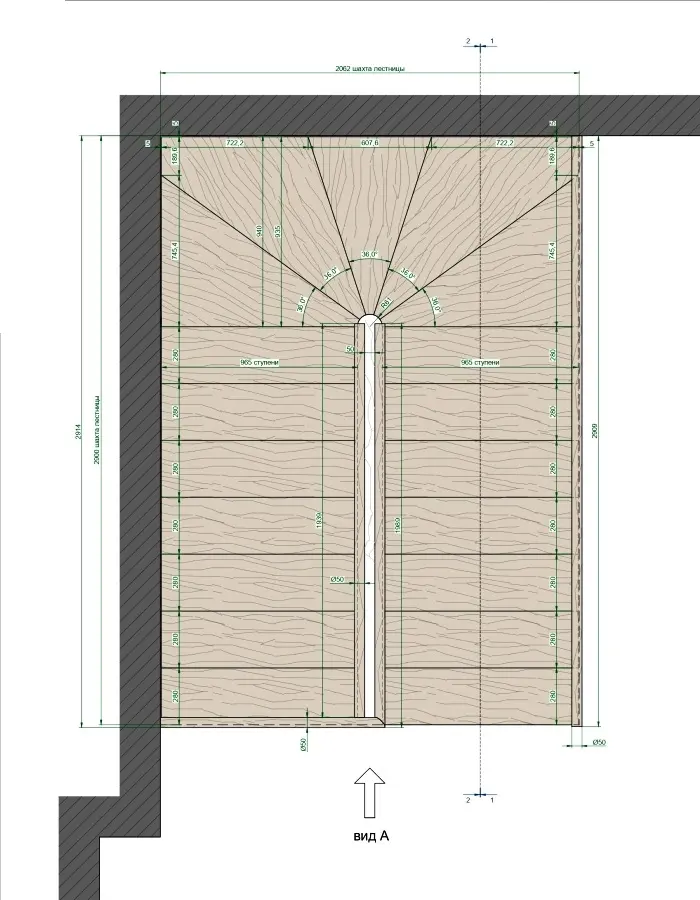

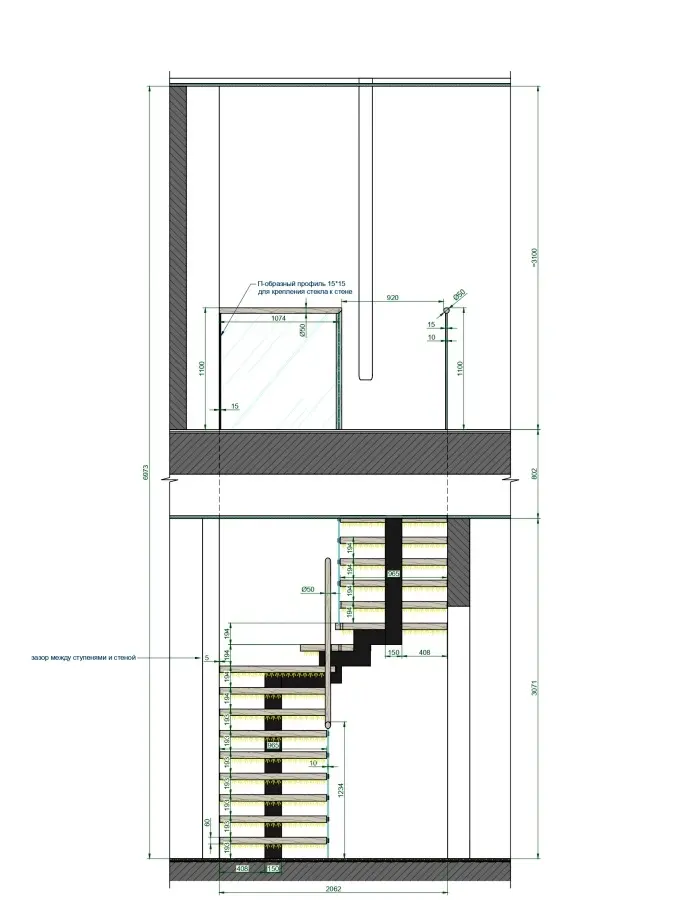

На фото в чертежах показаны все размеры конструкции с обозначениями в мм. Скачать проект можно бесплатно для ознакомления или для примера.

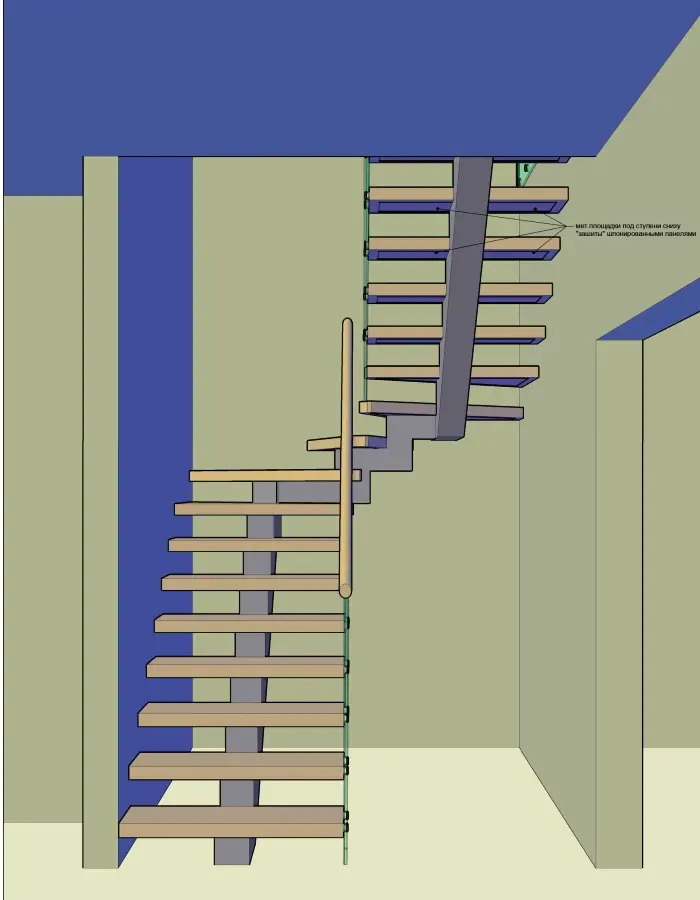

Данный вариант предусматривает не устанавливать подступенки и делать зашивку низа лестницы. Но если сама конструкция сварина аккуратно, то смотрится такая лестница хорошо. По опыту не всегда так и заказчик просит зашить низ и соответственно поставить подступени.
Зачем зашивать низ лестницы на монокосоуре. Обычно в конструкции для крепления деревянных ступеней делаются несущие пластины и их логично врезать в ступени деревянные. Внешний вид на любителя. Вариант смотрите на ситранице ниже.
В данном проекте не предусмотрено опорных пластин и жесткость ступеням придает боковое крепление стекла. Деревянное стандартное ограждение не даст такой жесткости.
Будут вопросы звоните, мы порекомендуем как лучше сделать отделку такой лестницы с одним несущим косоуром из металла. И разработаем вариант деревянных перил, как лучше закрепить, какую породу дерева для ступеней выбрать и т. д.
